别学我突击。。。

Chaper0-1：数值型数据的表示

各种码是什么

真值：用正、负符号加绝对值表示数值

机器数：计算机 内部的用二进制数码来表示数的表示方法。

原码：符号位 + 真值的绝对值的二进制。（+-0）

反码：正数反码与原码相同。负数原码的符号位不变，其余各位按位取反.(+-0)

补码：正数补码与原码相同。负数其反码的末位加 1。

移码：给原码加上一定的固定偏移量（）

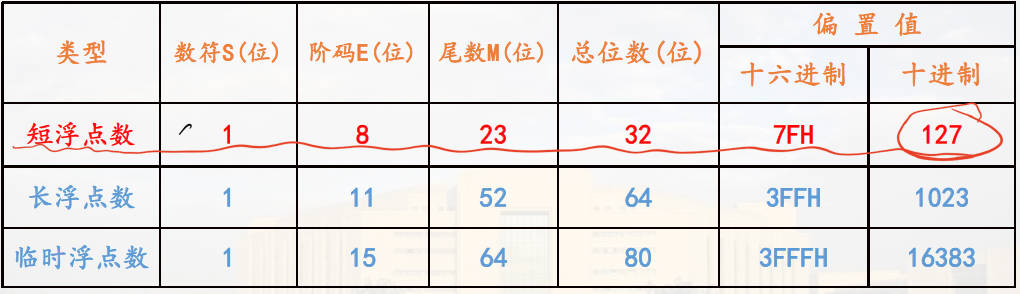

IEEE754表示方法：

$$ N = (-1)^{S}\times{M}\times R^{E} $$ 其中，S 是符号位，M 是尾数，R 是阶权，E 是阶码。

但是在存储中，存储的是 S，f（规格化后为1.xxxx乘后面的，此处的 f 只记录小数点后的部分），e=E+bias。bias = 二次方的阶码的存储位数减一。eg.短浮点数bias= $2^{8}-1=127$

转换方法

确定符号位、将绝对值转为二进制、规格化二进制数（表达成$N=(-1)^{S} \times 1.f \times R^{e - bias}$）、组合各部分（S，f，e）。

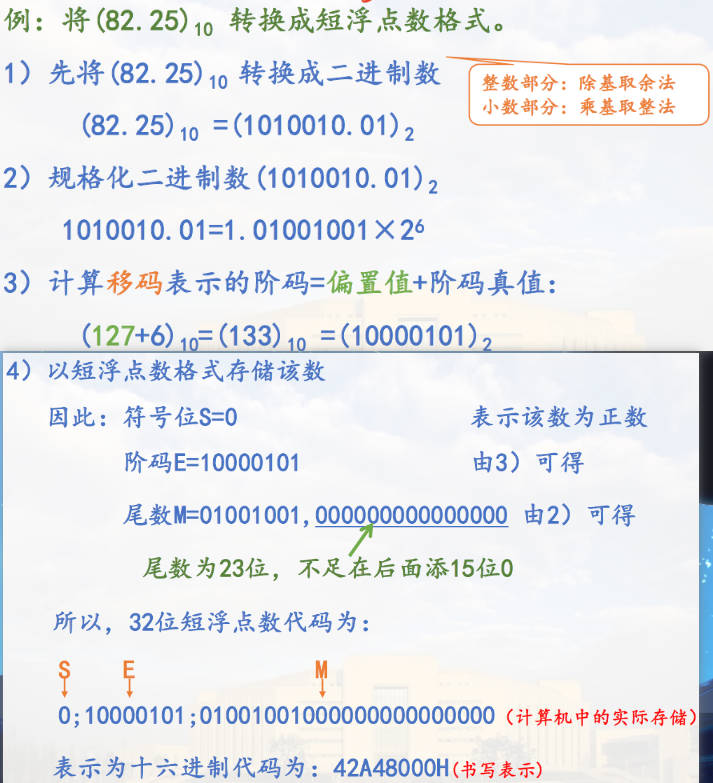

一个例子：

特殊 ASCLL 码：0->30 A->41 a->61(注意此处都是16进制表示)

Chaper0-2：数字逻辑基础知识

离散数学基础知识，没学好的有福了……这里好像就一个新的加法分配律：A+BC=（A+B）（A+C）

各种门的图像表示

组合逻辑电路

特点：电路由逻辑门构成，无记忆元件。输入信号是单向传输，一般无反馈。

分析方式：逻辑电路图转换成函数表达式，再化简，可以得到真值表，描述功能。

有个视频可以迅速了解一下下面的东西

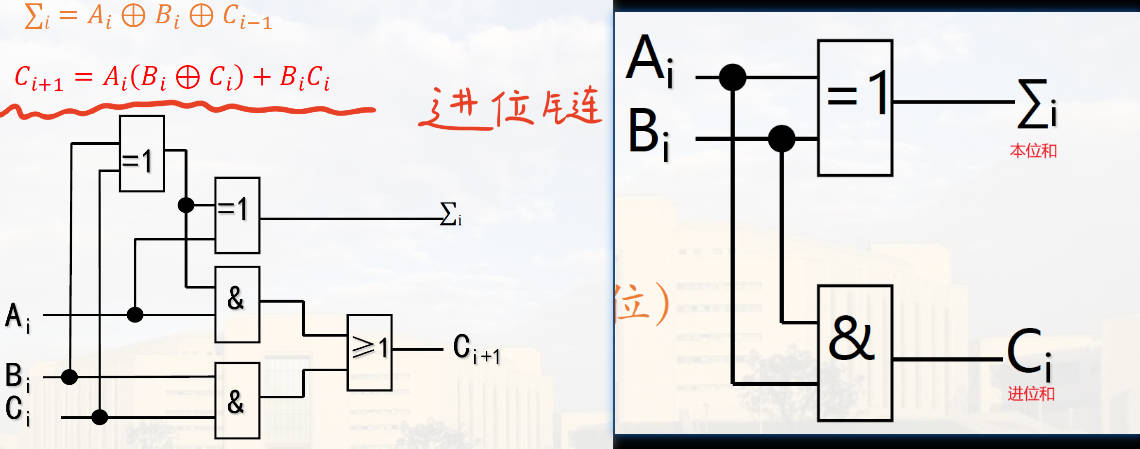

半加器&全加器

推导过程：列出真值表，写出最小项，然后用公式对最小项的和进行化简。

编码器

所谓编码，就是在选定的一系列二值代码中赋予每个代码以固定的含义。执行编码功能的电路称编码器

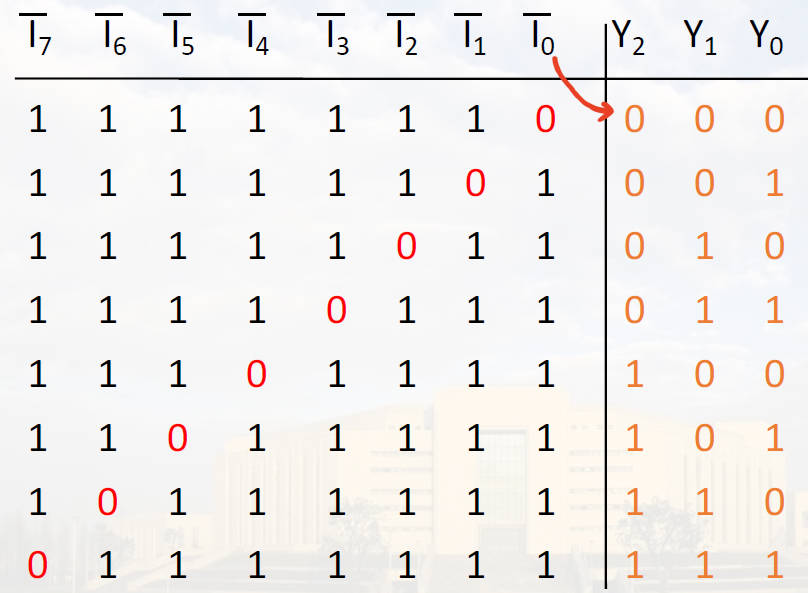

典例：低电平8-3编码器：对为0的那一位进行编码，第n位，就编码成二进制表示的n。

然后可以更细致地，写出每一位的逻辑表达式。例如：$$Y_2 = I_4 + I_5 + I_6 + I_7 = \overline{\overline{I_4} \overline{I_5} \overline{I_6} \overline{I_7}}$$

译码器

将具有特定含义的不同二进制代码“翻译”出来。

二进制译码器属于完全译码器(设译码器有 n 个输入和 m 个输出，则 $m=2^{n}$)，不满足该条件的称为部分译码器。

其实就是编码器的逆过程，但是多了一个 E 工作开关(使能端，还可以用于译码器的扩展)，如果 E = 0 那么后面的输出就是全 0 或者全 1。

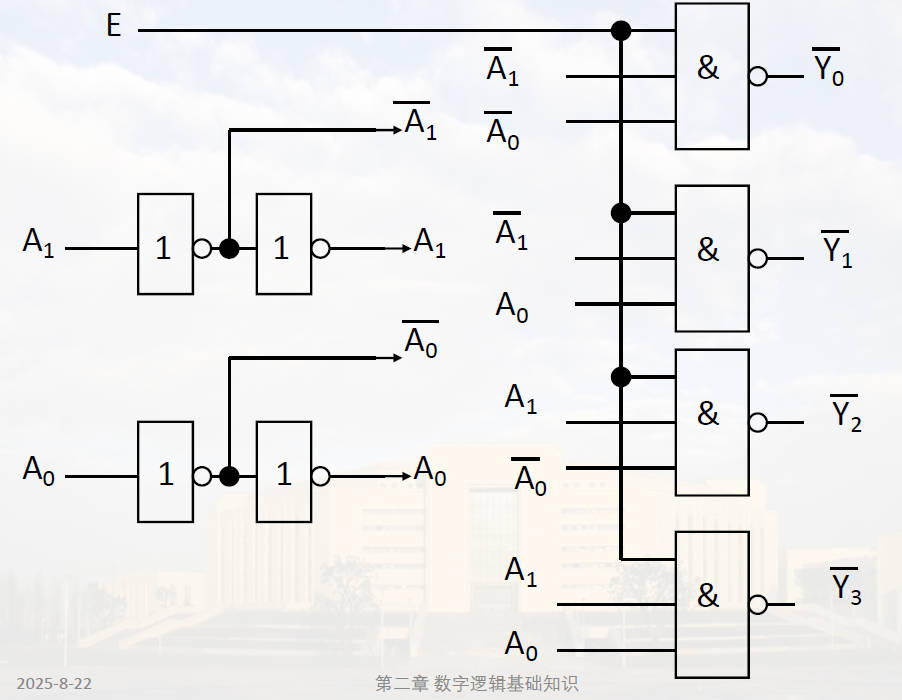

物理电路如下图所示：

推导方式：先列出真值表，计算每一位的解码逻辑表达式，然后再对需要译码的进行取反再取反，中途&末尾导出正反，进一步进行利用。

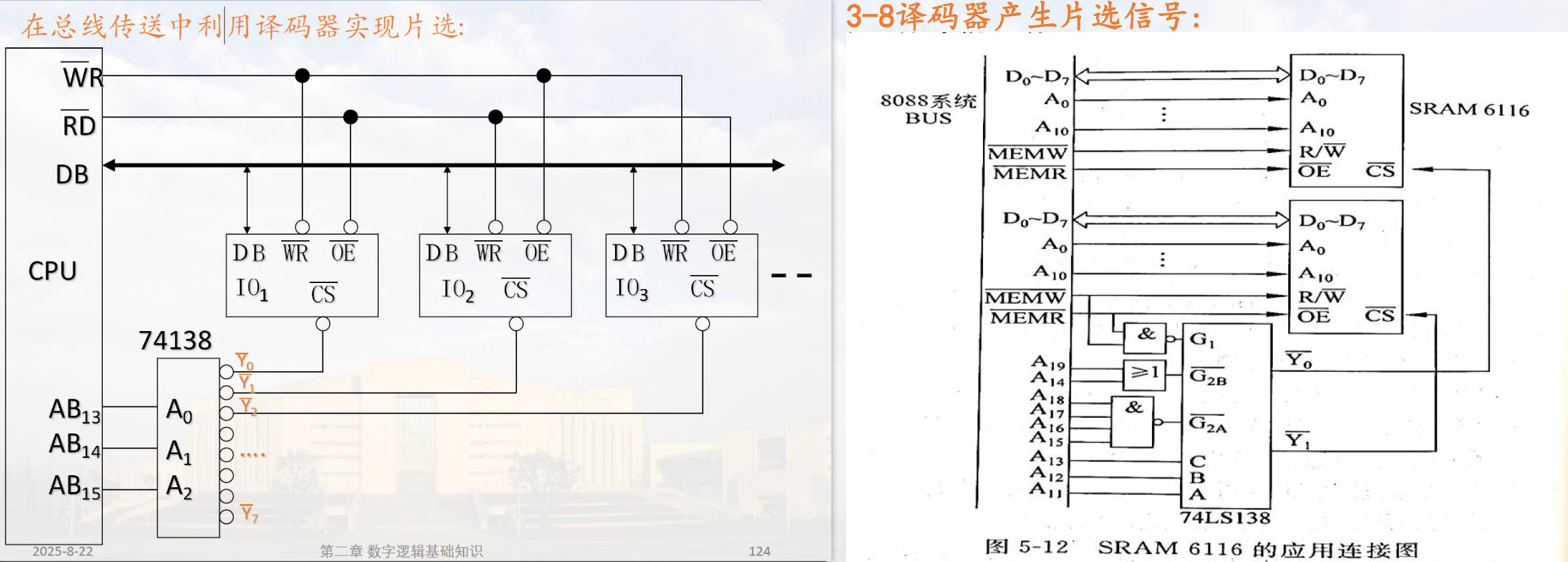

两片 2-4 译码器组合成一片 3-8 译码器。首先把 8 位分成前四位和后四位，后四位当且仅当 3 位输入最高位不为 0 的时候才可能用到，因此可以拿最高位当作下面那一片的使能端。同时两片只有一个能在工作状态，因此注意到 A2 其实用作控制信息。

时序逻辑电路

实际上是组合逻辑电路+存储电路的组合。

电路由组合电路和存储电路组成，具有对过去输入进行记忆的功能；电路中包含反馈回路，通过反馈使电路功能与“时序”相关；电路的输出由电路当时的输入和态(对过去输入的记忆)共同决定

触发器

能够存储一位二进制信息的基本单元电路称触发器。特点是：具有两个能自我保持的稳定状态，且具有一对互补输出。有一组控制(激励、驱动)输入（使能信号）。具有现态（接受输入之前的状态 $Q_n$）与次态（接受输入之后的状态 $Q_{n+1}$）

分为无 cp （基本 R-S 触发器）与有 cp 的触发器（钟控 RS 触发器、D 触发器、维持阻塞 D 触发器、集成 D 触发器）

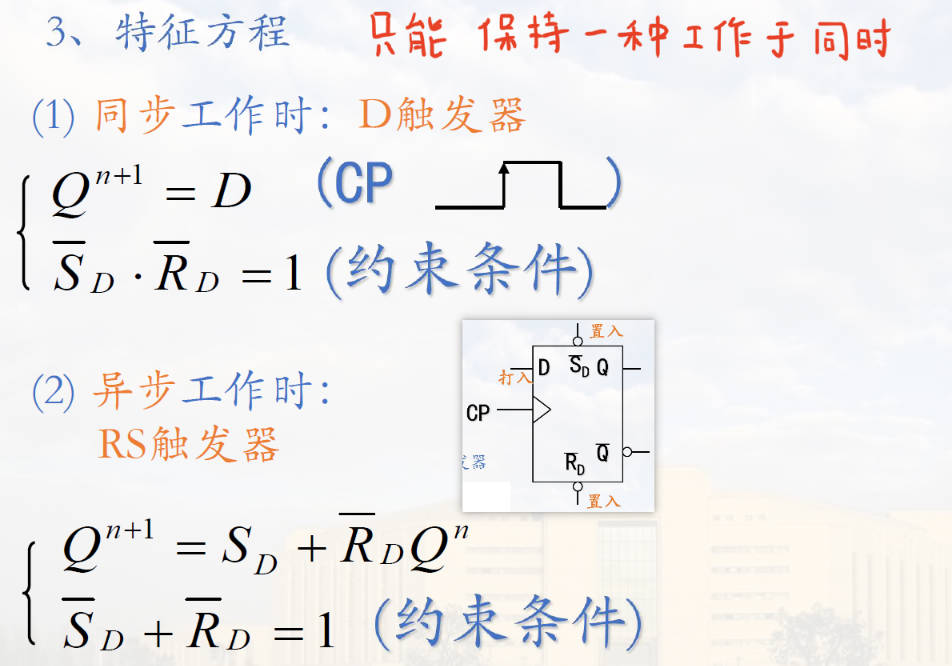

集成 D 触发器

特点：“D 与状态一致”、边沿触发更新。

Chapter 1-1 系统组成部分

基本组成：CPU (运算器、控制器)、存储器、输入设备、输出设备。存储时，代码都已成指令。工作流程：编写程序 - 输入程序 - 存储程序 - 程序转换为指令序列 - 执行指令 - 输出结果。

两大流：控制流 & 数据流。

存储程序方式：事先编制程序 - 存储程序 - 自动连续运行程序的工作方式

冯诺依曼体制：采用二进制形式表示数据和指令、采用存储程序方式工作、由五大部分组成计算机系统的硬件、传统的诺依曼机串行执行指令（后增加并行处理功能）。

电平信号+一组总线实现并行操作，脉冲信号+一条总线实现串行操作。

能在程序控制下自动连续的工作的原因是 PC 寄存器（program counter）

主要功能部件

CPU

运算器（ALU 为核心） + 控制器

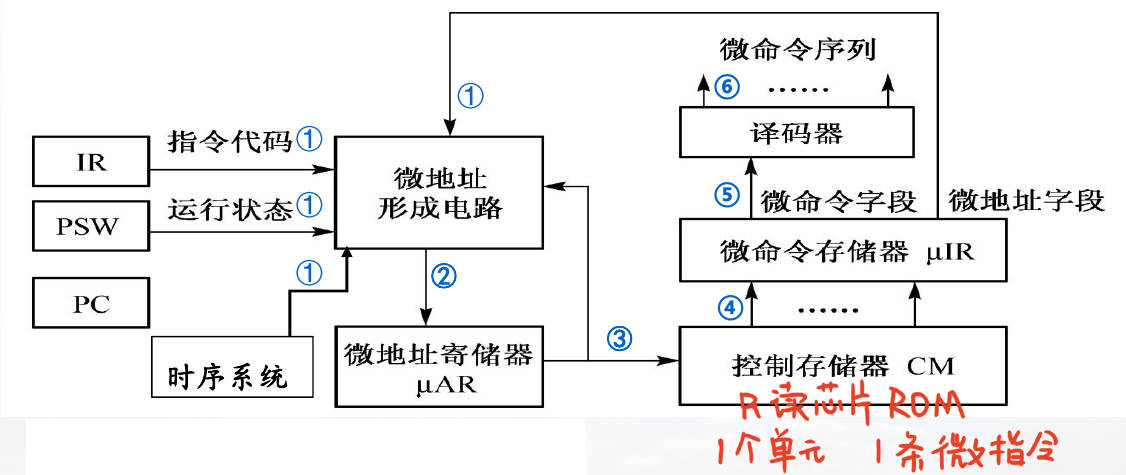

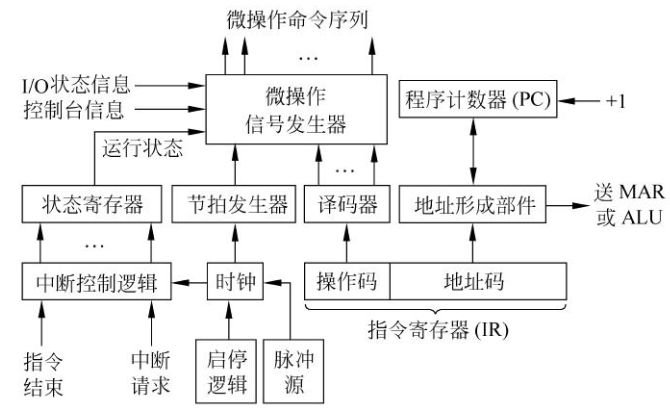

控制器产生控制命令（微命令）控制全机操作。下图为更完整的结构。ppt 上是只展示了微命令发生器收到指令信息、状态信息、时序信号。

微命令产生方式（指令执行控制方式）：组合逻辑电路产生微命令、微指令产生微命令，分别对应组合逻辑控制方式和微程序控制方式。

两种控制器的组成原理&控制机制、模型及的数据通路结构和指令执行过程后附（挖坑）

存储器

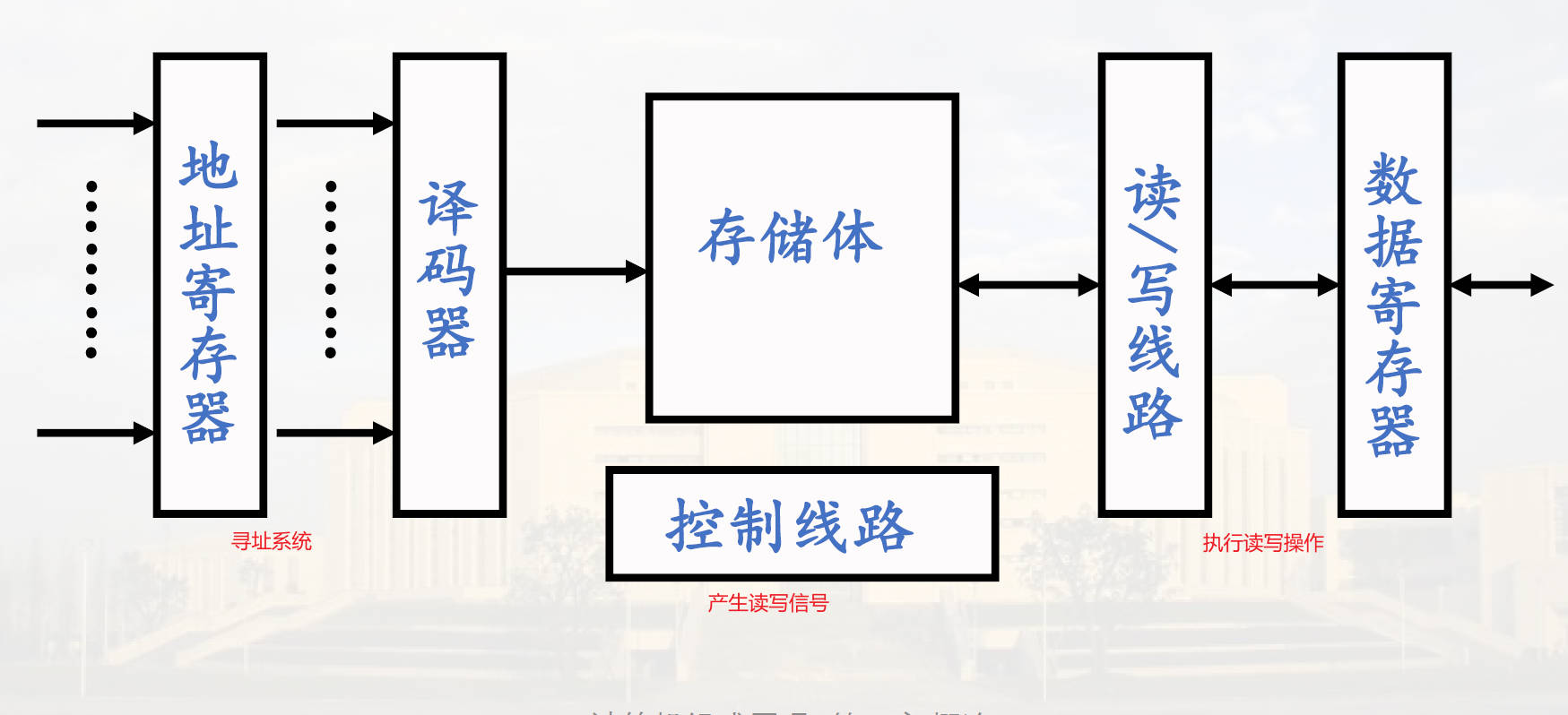

存储信息。寻址系统选择存储单元，通过控制线路产生读写时序，控制读写操作，右侧完成读写操作，暂存读写的数据。

存储单元读/写原理、存储器逻辑设计后附（挖坑）

输入输出设备

转换信息。

显示器的工作原理和信息转换过程（挖坑）

接口

部件与部件（指硬件或软件）之间的交接部分称为接口；主机系统总线与 I/O 设备之间的交接部分称为 I/O 接口。按传送格式分串、并行接口；按时序控制分为同、异步接口；按信息传送控制方式分为中断接口和 DMA 接口。

接口：中断接口、DMA接口（挖坑）

Chapter 1-2 硬件系统结构

总线：能为多个部件分时、共享的一组信息传送线路及相应的控制逻辑。按功能分为内外、局部系统总线；按传送信息分为地址（AB）、数据、控制（CB）总线；按格式分为并、串行总线；按时序分为同步、异步总线；按方向分为单、双向总线。

以总线为基础的系统架构

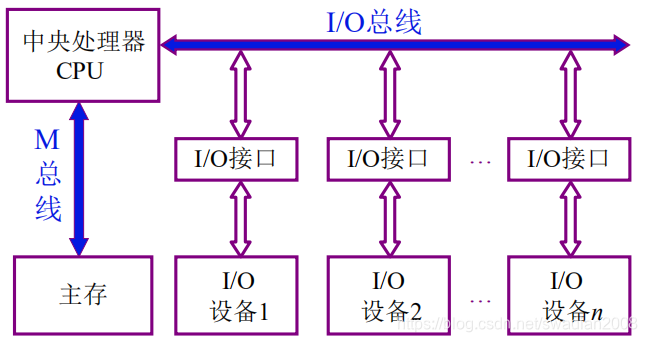

• 以 CPU 为中心的双总线结构：

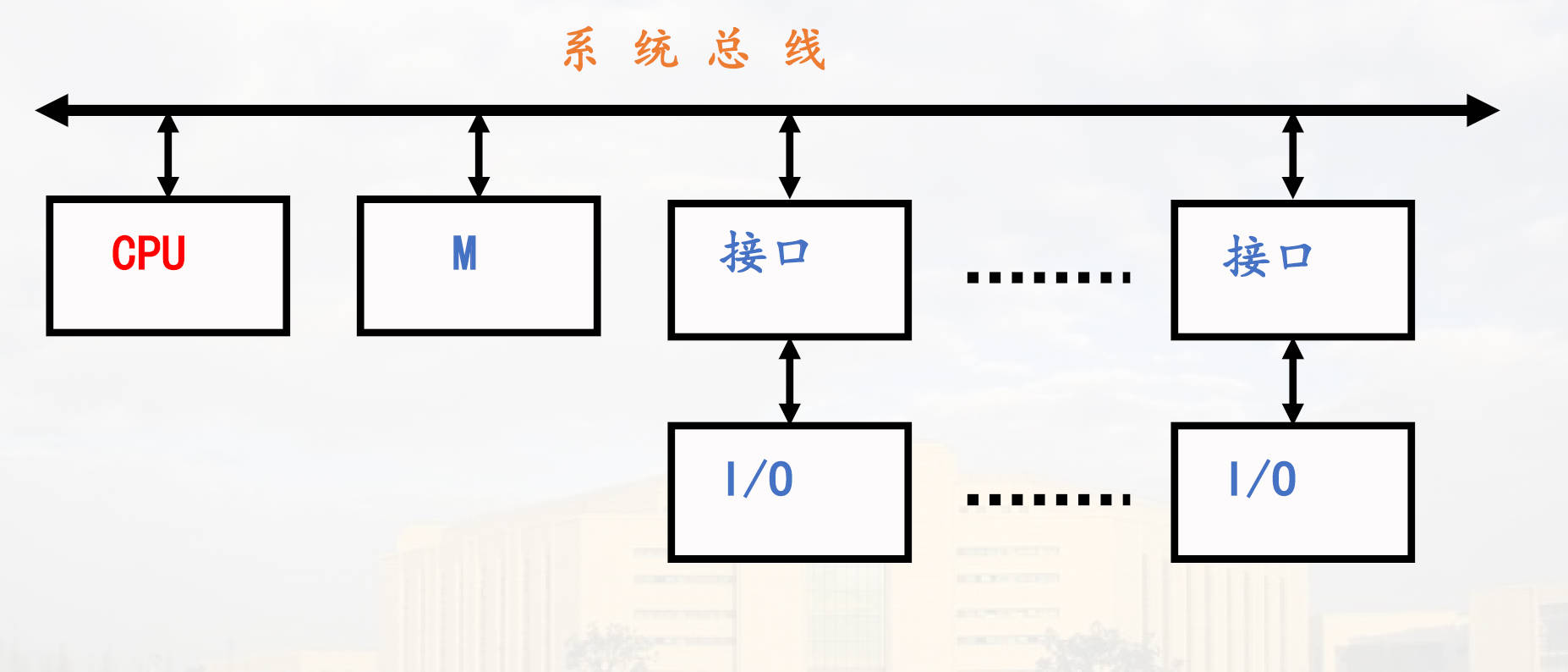

• 单总线结构：（一条杆子上挂一堆东西）

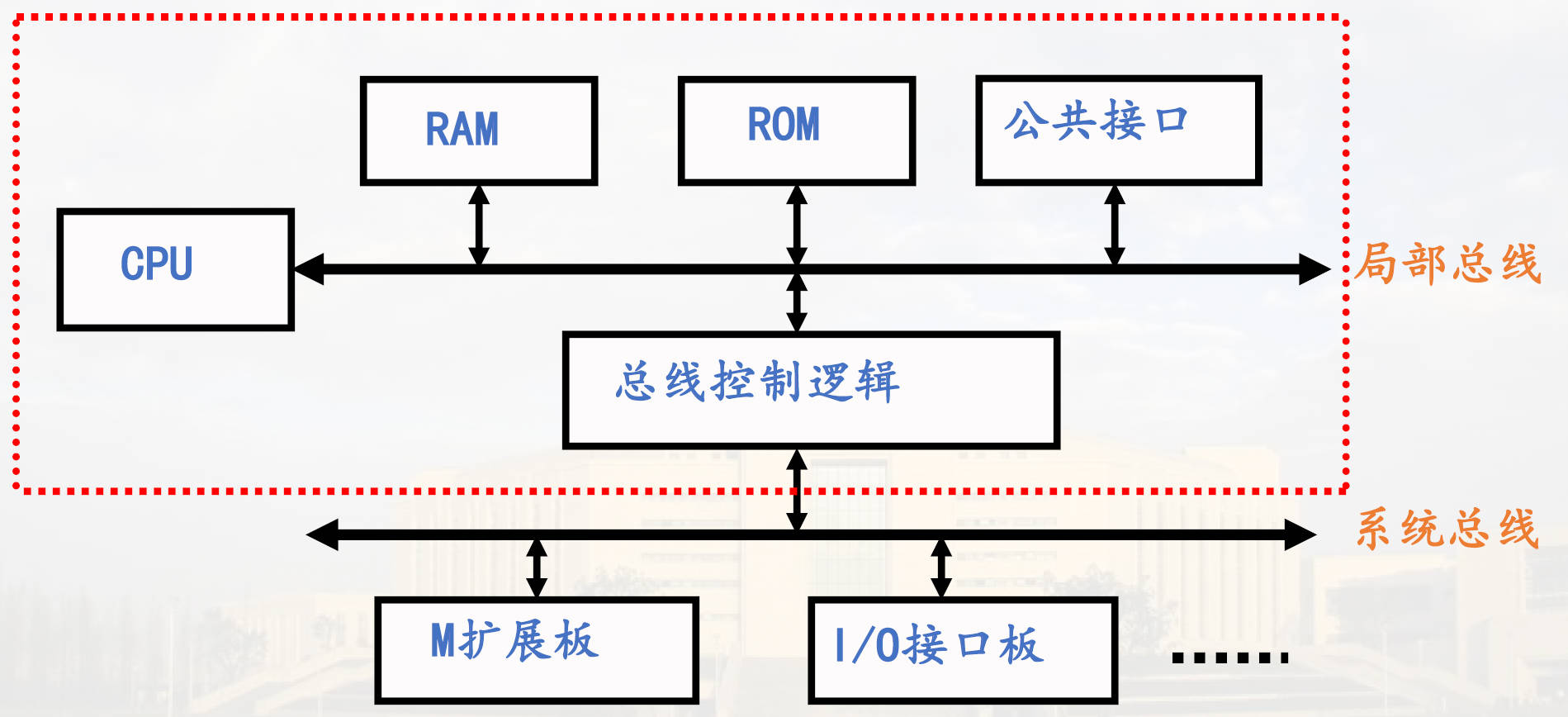

• 以主存为中心的双总线结构



• 多级总线结构



采用通道或IOP的大型系统结构

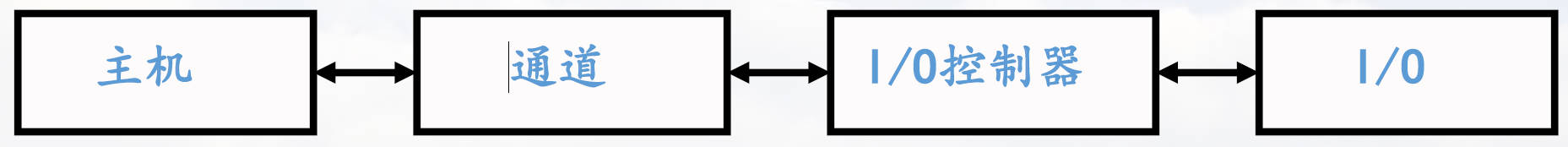

• 带通道的系统



• 带 IOP 的系统（ Input/Output Processor ）：



模型机系统架构采用单总线结构。

总线：分类、信号组成（挖坑）

计算机系统的性能指标

• 基本字长：指参加一次定点运算的操作数的位数

• 运算速度：考虑 CPU 主频 & 时钟频率。CPU 主频指计算机的振荡器输出的脉冲序列的频率，是一切操作的时间基准信号。时钟频率是主频脉冲经分频后所成的时钟脉冲序列的频率，两个相邻时钟脉冲之间的间隔时间是一个时钟周期时间，也称为节拍。

• 数据通路宽度：指数据总线（多条）一次能并行传送的数据位数。

• 数据传输率：指数据总线每秒传送的数据量，也称为数据总线的带宽。计算方式是宽度*频率/8，单位是 bit/s 。$B=\frac{W\times f} {8}$

• 存储容量：主存容量 & 外存容量。主存容量：可编址存储单元个数（地址个数）× 位数（编制单元的存储容量）

Chapter 2 指令系统

计算机的工作体现为指令的执行，包含三个步骤：取指（从主存中）、执行指令、存结果。

指令的基本格式

指令格式：操作码（绝对仅 1 个） + 地址码（0、1、2、3）。最基本的指令格式就是这样直接组合。

需要考虑的：指令字长、操作码需要多少位、地址码有几个（隐含了多少个）、寻址方式

指令字长越长：指令功能越丰富，完成工作越多。但是占用存储空间大，从主存中取指时间越长， 指令执行速度越慢。（特别是早期）

操作码

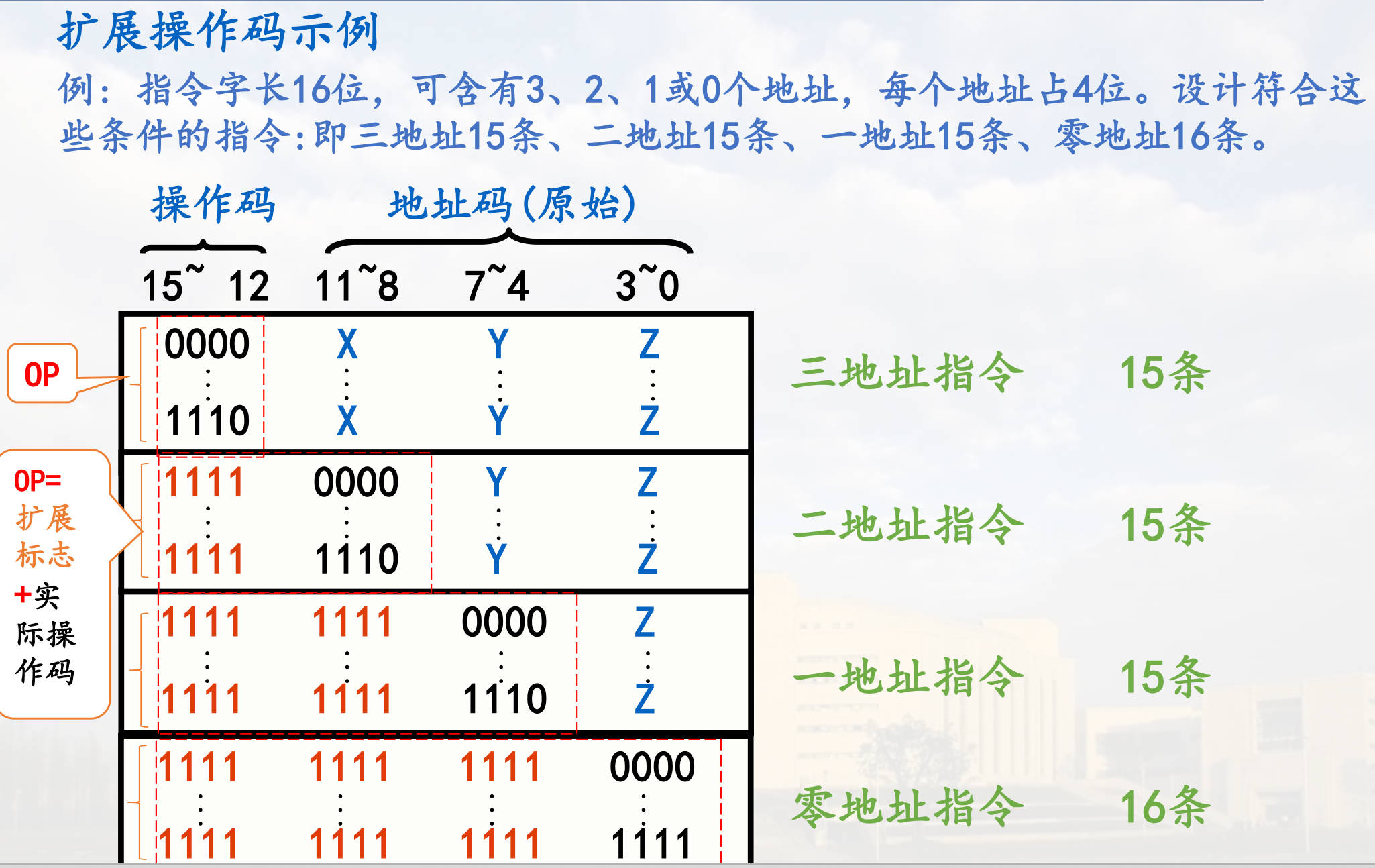

操作码的位数决定了操作类型的多少,位数越多所能表示的操作种类也就越多,有定长（当指令长度比较长时，位置、位数固定，位置在指令的前几位）、扩展（指令长度比较短时，位置、位数不固定，用扩展标志表示）、方式码。

操作数

操作数可以在主存中开辟的软堆栈、CPU 寄存器中的硬堆栈、外设接口中的寄存器、主存/外存中。总结就是 堆栈、寄存器、存储器。

指令给出操作数地址的方式：显式（直接、间接、变址、基址）与隐式（隐含约定寄存器号、主存储单元号）

• 显地址：例如给出主存储单元号或者 CPU 寄存器编号。分为 3、2、1、0地址指令。

• 隐地址：例如系统事先隐含约定操作数在CPU某个寄存器中或是在堆栈中

简化地址结构就是要尽量使用隐地址。

四地址指令

(A1) OP (A2) -> A3， 下条指令-> A4

三地址指令

在上一个的基础上，使用隐地址，隐藏下条指令地址，隐藏在 CPU 寄存器 PC 中。下条指令：（ PC） + n -> PC，此处令 n = 1。(A1) OP (A2) -> A3

二地址指令

在上一个基础上，由于一般操作数用了就不会再用，故把结果放回 A1 or A2中。(A1) OP (A2) -> A1/A2（一般来说，放到第一个操作数中，例如 ADD A1 A2 就放到 A1 里面）

一地址指令

分为隐含约定目的地的双操作数指令、只有目的操作数的单操作数指令

隐含约定目的地的双操作数指令：(A1) OP (AC) -> AC，(PC) + n -> PC。

（OPRD 代表 8 位寄存器）

例如无符号字节（8b）乘法：OPRD×AL→AX（MUL DL 执行的是 DL×AL→AX）

无符号字（16b）乘法OPRD×AX→DX：AX（MUL BX 执行的是 BX×AX→DX：AX）

只有目的操作数的单操作数指令：OP （A1） -> A1。例如求负（NEG BL）、求非（NOT BL）

零地址指令

就一个 OP。分为对只有目的操作数的指令、不需要操作数的指令、对堆栈栈顶单元内容进行操作

对只有目的操作数的指令：

• PUSHF：FLAGS→堆栈栈顶；POPF ；堆栈栈顶→FLAGS；

• LAHF ：FLAGS的低8位→AH；SAHF ：AH→FLAGS的低8位

不需要操作数的指令：NOP ：空操作指令；HLT ：停机指令

对堆栈栈顶单元内容进行操作：PUSH (压入堆栈)、POP (弹出堆栈)

指令寻址方式

CPU 能直接访问的是寄存器和主存中的操作数。

立即寻址

在读取指令的同时也就从指令之中获得了操作数，即操作数包含在指令中。(操作数此时在IR中)

例如：MOV AX，1234H，就是直接获取可立即使用的操作数（1234H）到 AX 中。

直接寻址

直接给出主存地址或寄存器编号，从主存单元内或CPU的寄存器内读取操作数。给出寄存器数或存储器数。

• 主存直接寻址（慢）：地址码是主存的某个单元号，操作数存放在该指定的主存单元中。例如：MOV AX，[2000H]

• 寄存器直接寻址：地址码是CPU内某寄存器编号，操作数存放在该指定的寄存器（可编址寄存器）中。例如：MOV AX，BX

  模型机中寄存器编号：R0＝000，R1＝001，R2＝010，R3＝011，SP=100，PSW=101，PC=111

间接寻址

先从某寄存器/主存中读取地址，再按这个地址访问主存以读取操作数。

若操作数地址存放在另一主存单元之中（不是由指令直接给出），则该主存单元被称为间址单元，间址单元本身的地址被称为操作数地址的地址。

在间址单元的存储内容（一般选择最高位）中设置一位间址标志位，1 代表是间址，0 代表有效地址。

堆栈有向上、向下、固定生长方式。此处采用向上（但是 x86 是向下），假设栈底初始值为00FFH

• 主存间接寻址（助记符 M）：地址给出的是间址单元地址，从中读取操作数地址，按照操作数地址再次访问主存，从相应单元中读写操作数。

• 寄存器间接寻址（助记符 R）：地址码是CPU的寄存器编码，被指定的寄存器中存放的是操作数地址，按照该地址访问主存某单元，该单元的内容为操作数

• 自增型寄存器间址方式（助记符：（R）+）：在上面的基础上，多执行了一个 R = R + 1

• 自减型寄存器间址方式（助记符：（R）-）：在第二个基础上，多执行了一个 R = R - 1

• 堆栈寻址：操作数在堆栈中，指令隐含约定由堆栈指针SP寄存器提供栈顶单元地址。分为两个操作：压栈 & 出栈。

  1. 压栈：

     寄存器号$\xrightarrow{SP}$ 操作数地址=(SP)-1 $\xrightarrow{M}$ 操作数S

     操作数S与寄存器SP的关系为：S=((SP) - 1)

  2. 出栈：

     寄存器号 $\xrightarrow{SP}$ 操作数地址 $\xrightarrow{M}$ 操作数S

     操作数S与寄存器SP的关系为：S=((SP))

变址类

变址寻址

指令给出的是形式地址（不是最终地址），经过某种变换（例如相加、相减、高低位地址拼接等），才获得有效地址，据此访问主存以读取操作数。助记符：X（R）

变址寻址方式的目的是为了灵活修改地址以适应连续区间(程序循环)的操作。

给出变址寄存器号和一个形式地址，变址寄存器的内容(称为变址量)与形式地址相加,得到操作数有效地址(即操作数实际地址)，按照有效地址访问某主存单元,该单元的内容即为操作数。

其中 S 为操作数，Rx 为指令给出的寄存器号，D 为形式地址，N 为变址量

$S=((Rx)+D)=(N+D)$

基址寻址

指令中给出基址寄存器号和一个形式地址，基址寄存器内容（作为基准地址）与形式地址（作为位移量）相加，其和为操作数有效地址(即操作数实际地址)，按照该地址访问主存储器，该单元的内容即为操作数，这种寻址方式称为基址寻址。（在8086/8088中使用BX（隐含使用DS段）、BP（隐含使用SS 段））

基址寻址方式的目的是扩大有限字长指令的寻址空间,

基址加变址方式：同时获得两个目的。

指令类型

按指令格式分为双操作数指令、单操作数指令、程序转移指令等。

按操作数寻址方式分类： RR型（寄存器—寄存器型） RX型（寄存器—变址存储器型） RS型（寄存器—存储器型） SI型（存储器—立即数型） SS型（存储器—存储器型

按指令功能分为：传送指令 输入/输出（I/O）指令 算术运算指令 逻辑运算指令 程序控制类指令 处理机控制类指令等

一般传送指令 MOV

将数据从一个位置(源地址)传送到另一个位置(目的地址)。

需要说明：传送范围、传送单位、寻址方式 传送范围：允许数据在什么范围内传送。主要是在主存和寄存器之间。

1）CPU寄存器之间的数据传送 ：MOV Rj Ri ，即Ri→Rj。一般来说，省略了 [Ri]，毕竟传送的是数据。传送必定经过一次 CPU。

2）主存储器单元之间的数据传送：MOV mem2，mem1，但是没有这个指令，因为时序长度不够。这个过程很复杂，需要 Ri 中转。

3）从CPU寄存器传送到主存单元： MOV mem，reg，即Ri→M。这个有些用助记符 STORE 表示。

4）从主存单元传送到CPU寄存器：MOV reg ，mem，即M→Rj。这个有些用助记符 LOAD 表示。

传送单位：数据可以按字节、字、双字或数组为单位进行传送。所以应当指明。

设置寻址方式。

堆栈指令：就是出栈和压栈。如果栈在主存上，可以视为存储、读出主存数据的特例。

数据交换指令：XCHG AX，BX

实际上采用了一个暂存区和 3 个 MOV

输入输出指令

其实也是传送指令，只是有一方固定为 IO 设备。可以用 MOV 取代 IO 指令。

I/O指令在设置上是比较灵活的一类。因为外围设备种类数量汇编，而且具体控制命令差别很大。

外围设备编址：

①对外围设备单独编址：

• 1）单独编址到设备级。在I/O指令中给出设备码，并指明是哪个寄存器。

• 2）单独编址到寄存器级 为各I/O接口中的有关寄存器分配一种I/O端口地址，即编址到寄存器一级。只要送出某个端口地址，就能知道选中了哪一个接口中的哪一个寄存器，也就知道选中了哪台设备。

  直接寻址是 8 位，间接寻址是 16 位。数据量取决于使用的 CPU 寄存器

②外围设备与主存储器统一编址：

这一步同样编址到寄存器级。将每个外围设备接口中的有关寄存器视作一个主存单元，分配一个存储单元地址(总线地址)（所以会占用一部分内存的地址）

I/O指令的设置方法：设置专用的 IO 指令（IN OUT）/MOV/通过 IO 处理器控制（对命令字/状态字的设置问题： 命令字：启动位、校验位、维护位、允许中断位等。 状态位：忙位、完成位、空闲位、故障位、效验出错位等。）

Chapter 3 - 1 模型机的总体设计

指令格式

1、双操作数指令：这种指令格式同时包含源地址和目的地址。

2、单操作数指令：这种指令格式只有一个目的地址。

3、转移指令：这种指令格式包含转移地址和转移条件。

寻址方式

操作类型

操作码共4位，设置15种指令（14种编码方式），余下两种操作码组合可供扩充： 1、传送指令：一种 2、双操作数算逻指令：五种 3、单操作数算逻指令：六种 4、程序控制类指令：三种，但其中两种操作码相同

0000 MOV ；0010 SUB； 0101 EOR

CPU 构成

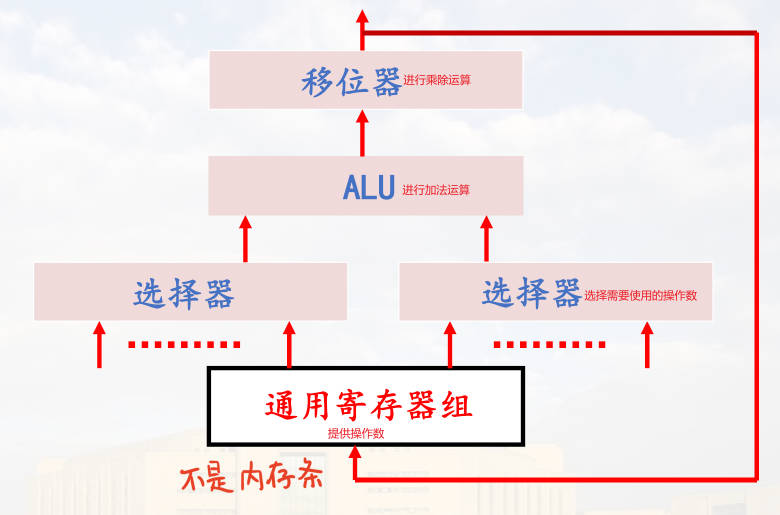

• 运算器：三级,输入选择器 / 锁存器—>ALU—>移位器

  输入选择器 / 锁存器：选择输入。数据来源有：（R0∽R3、C、D）ALU 的 AB 端都能送、（PC、SP）只送 A 端、（PSW、MDR）只送 B 端。

  ALU：进行运算。由微命令M，S0，S1，S2，S3，C0选择操作功能。

  移位器：作直接传送、左移、右移；由微命令实现直接、左、右移。

• 寄存器组：三组，用于处理、控制、作用于主存接口的寄存器

  都是 16 位，内部是 16 个 集成 D 控制器。代码输入至D端，CP端同步打入，还可选由R、S端异步置入 （这种方式速度更快）。

  编号：R0＝000，R1＝001，R2＝010，R3＝011，SP=100，PSW=101，PC=111

  用于处理的寄存器：通用寄存器（可编程访问，有给编号）、暂存器（C 读取源操作数、D读取目的操作数或中间结果）。

  用于控制的寄存器：IR 存放现行运行指令 ，输出是产生微操作命令序列的主要逻辑依据（有扩充成为指令队列、拉 DB 数据总线连主存来提速访问）、PC 提供后续指令地址送往 MAR 、PSW 表现现行程序的运行状态，如特征位：进位C、溢出V、零Z、负N，允许中断I等和编程设定位。

  用于主存接口的寄存器：

  MAR，CPU -> MAR -> 地址总线（微命令EMAR高电平发送，低电平断开）

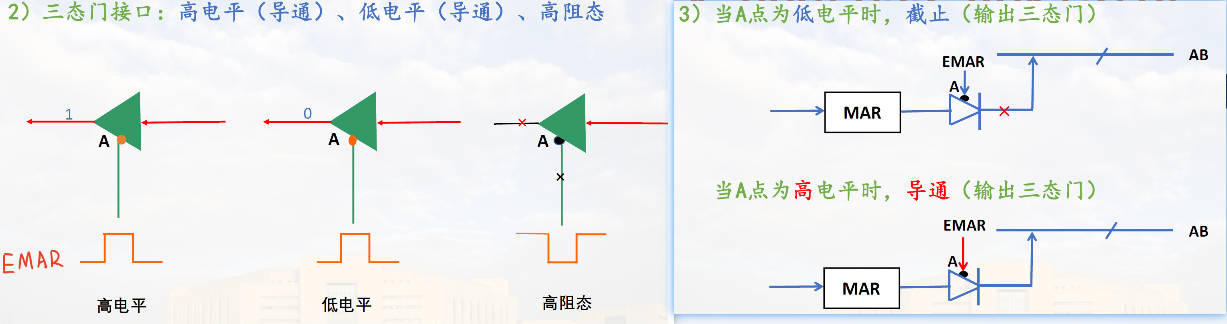

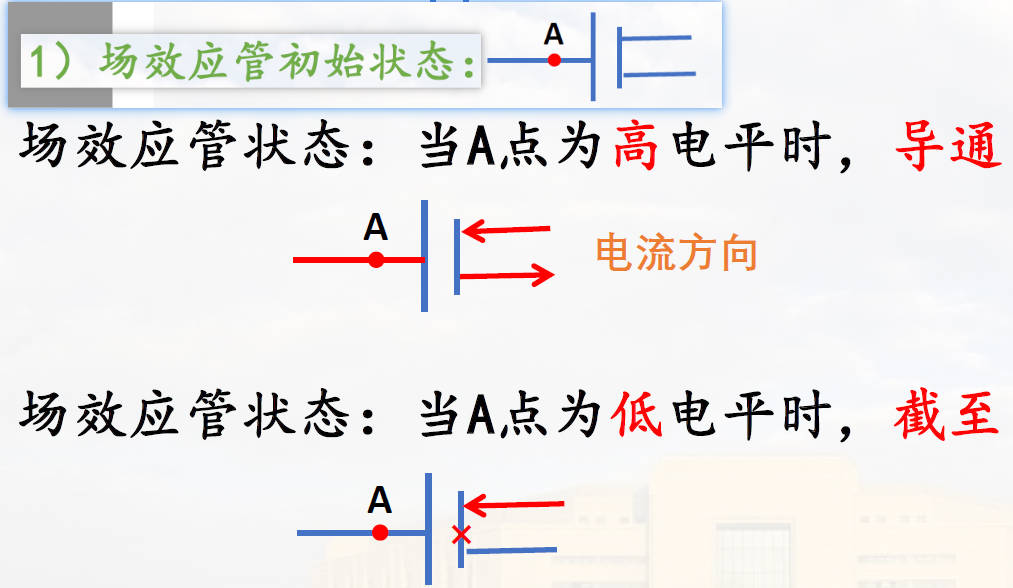

  补充：场效应管&三态门





  MDR：存数据。特殊情况（自增双间址）可以存地址。CB 控制总线中 RW 总线控制。高电平 R 低电平 W。R：由主存单元->数据总线->MDR；W：由MDR->数据总线->主存单元

• 总线：四组，CPU内总线、系统总线、部件间总线，外总线

  是一组能为多个部件分时共享的公共信息传送线路，及相应的控制逻辑。分为 CPU 内总线（模型机中单向单组）、部件间总线（地址线 + 数据线）、系统总线（是计算机系统内各大部件进行信息交换的基础。地址总线 AB、数据总线DB、控制总线CB）、外部总线。

• 控制器：组合逻辑控制器/微程序控制器

• 时序系统：一个脉冲源、一组计数分频逻辑

  周期、节拍、脉冲等信号称为时序信号，产生时序信号的部件称为时序发生器或时序系统，它由一个振荡器和一组计数分频器组成。

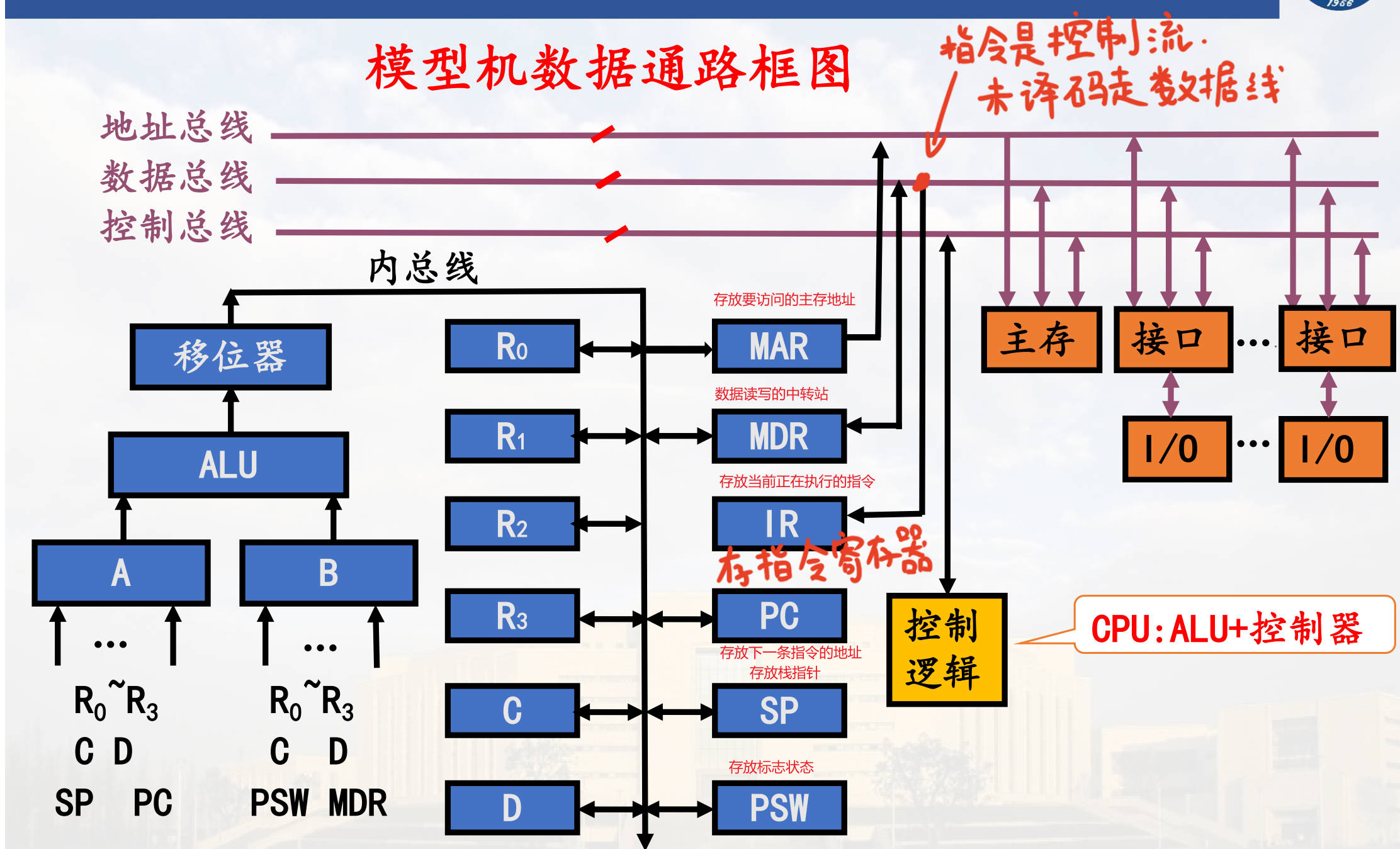

内部数据通路结构

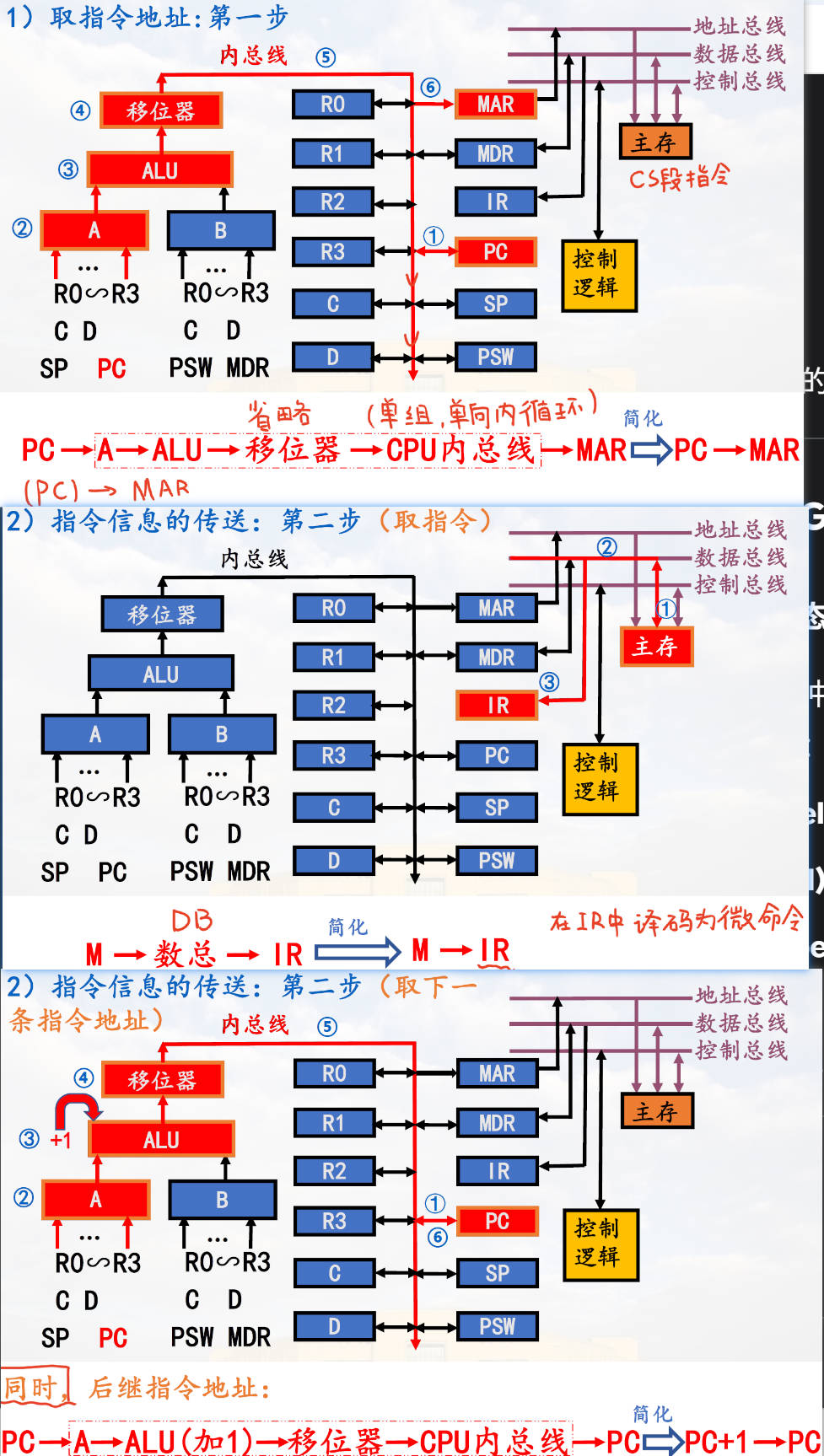

取指令

PC -> MAR

M -> IR， PC -> PC + 1

每一行一个时钟周期

取操作数地址

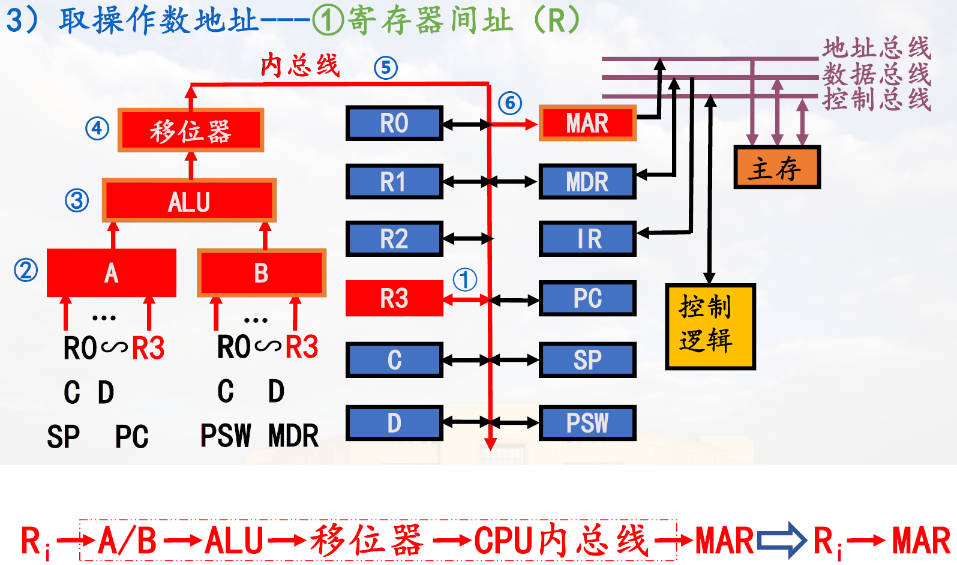

寄存器间址

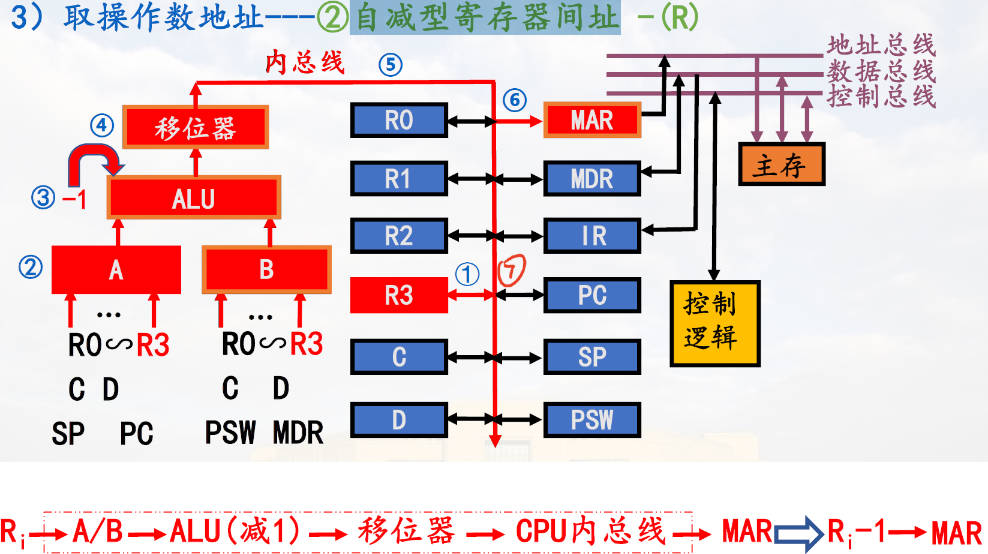

自减型寄存器间址

先减再用

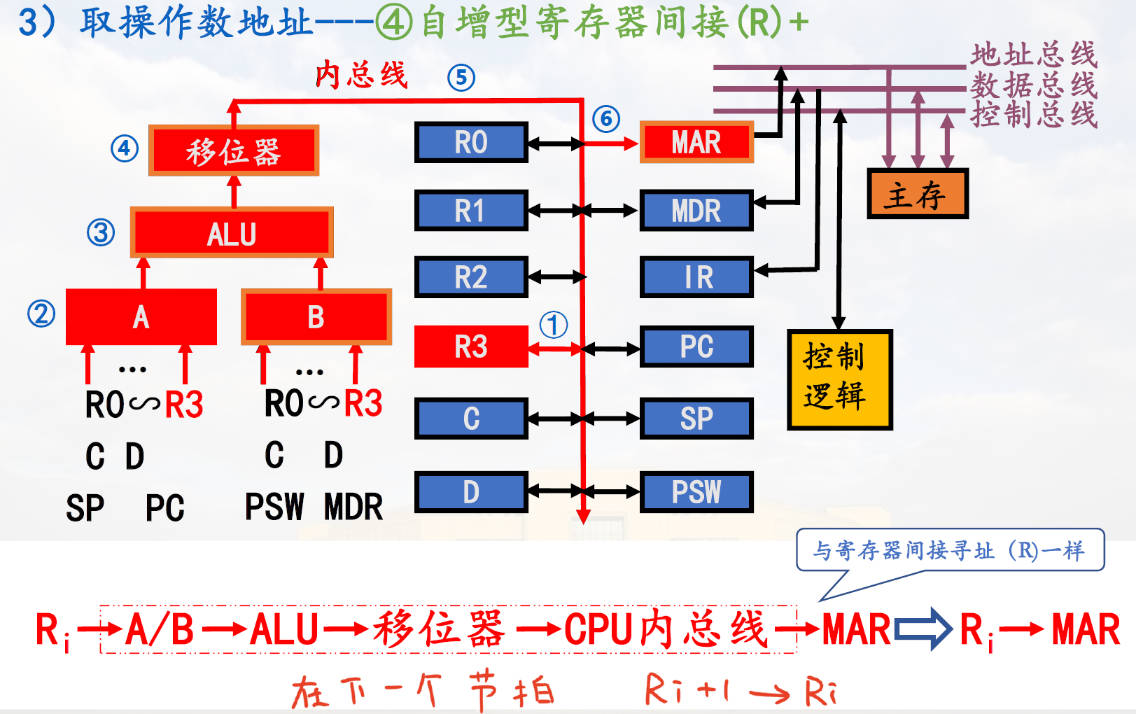

自增型寄存器间址

先用再加

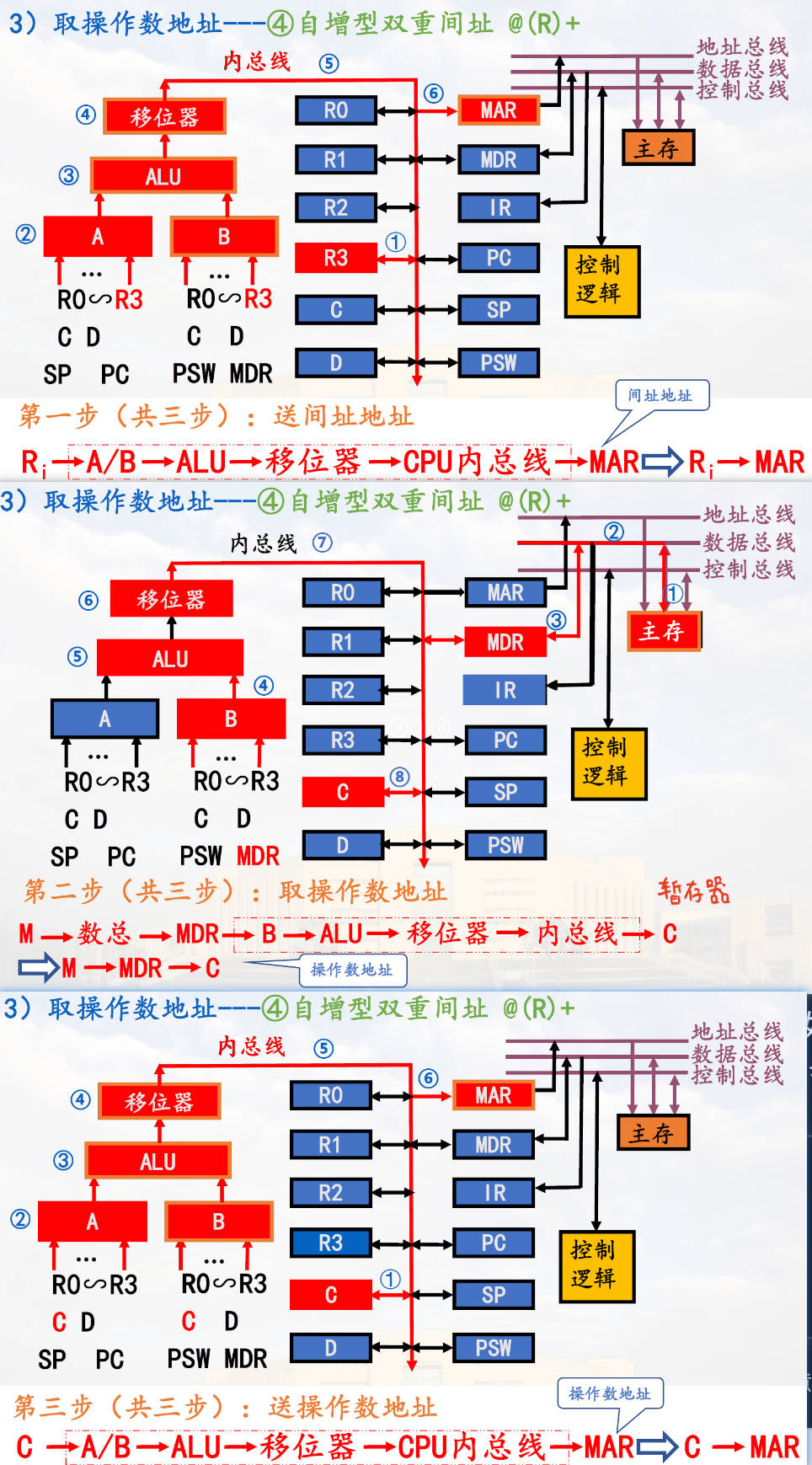

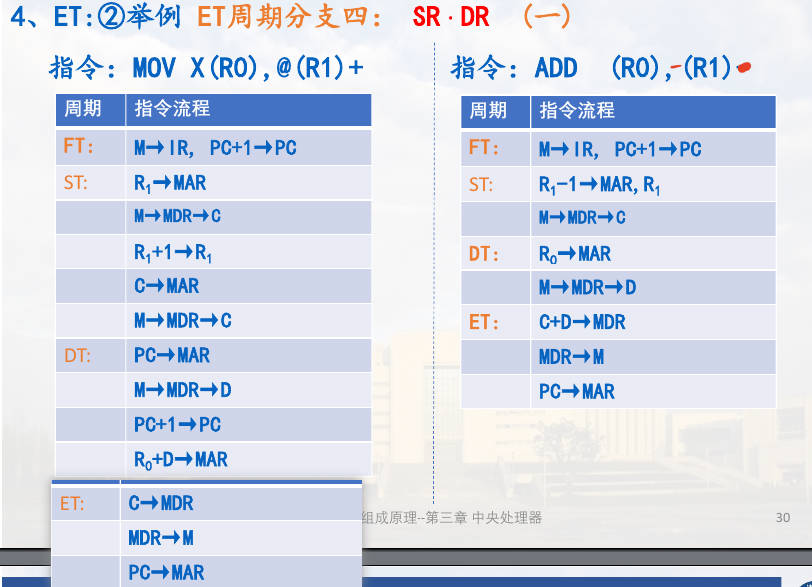

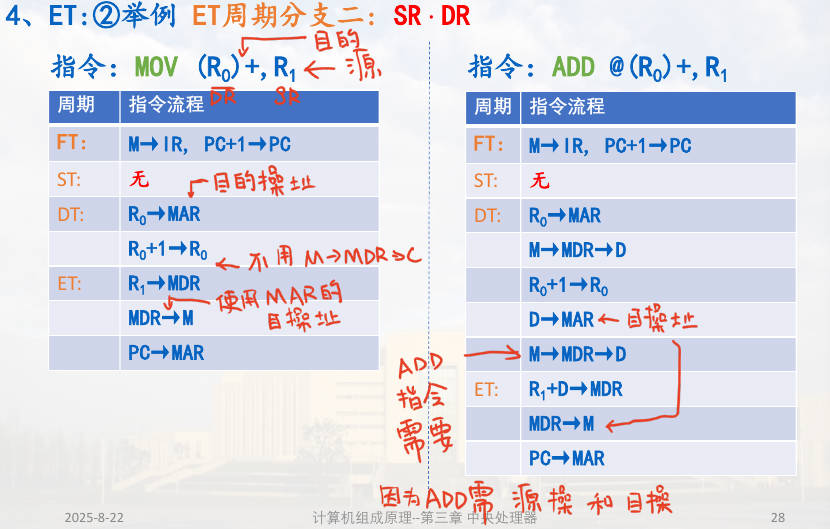

自增双间址

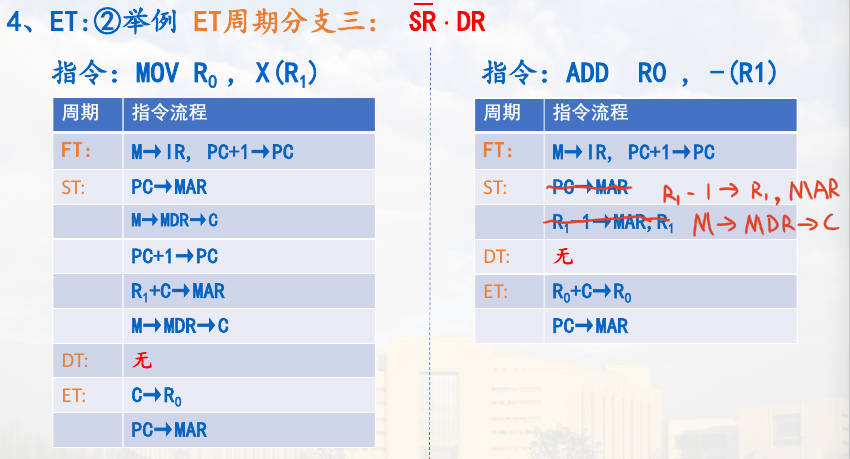

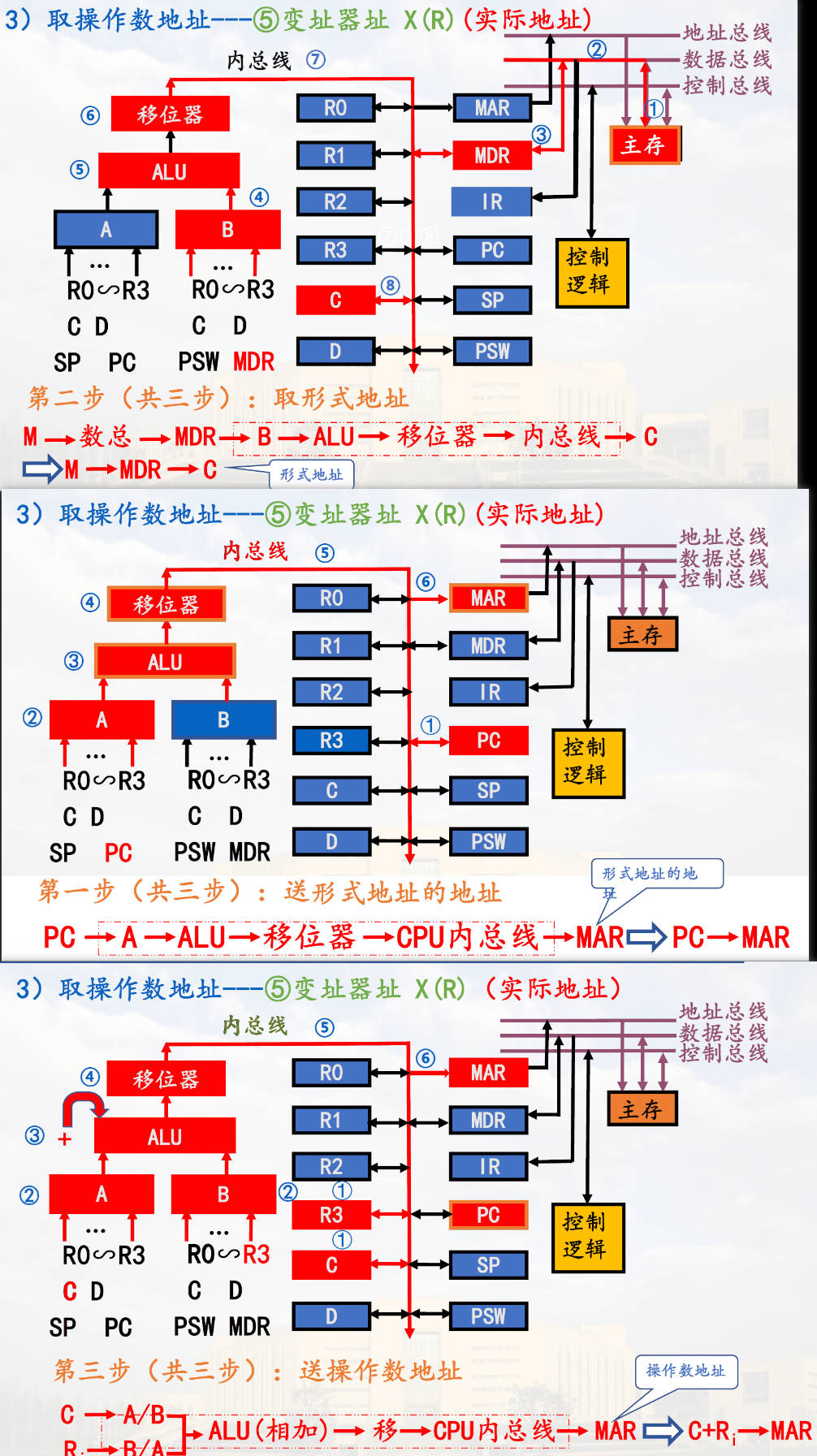

变址寻址

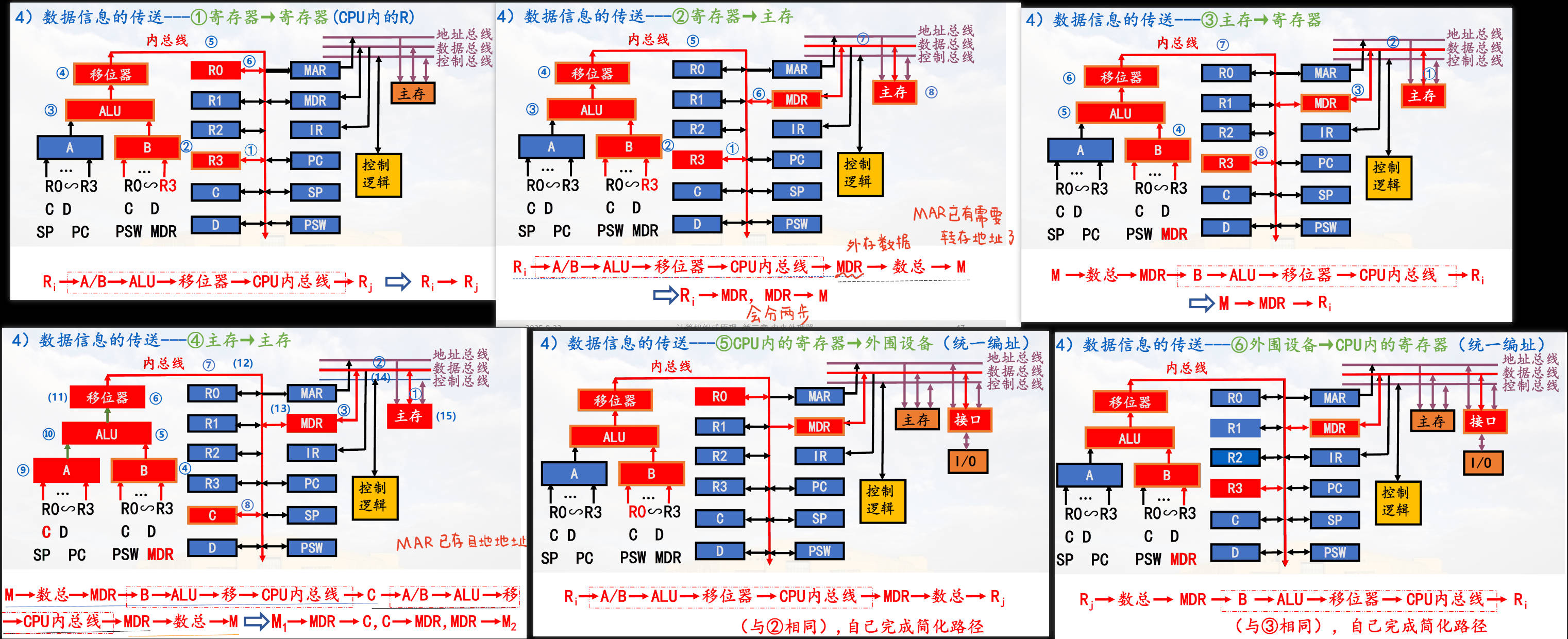

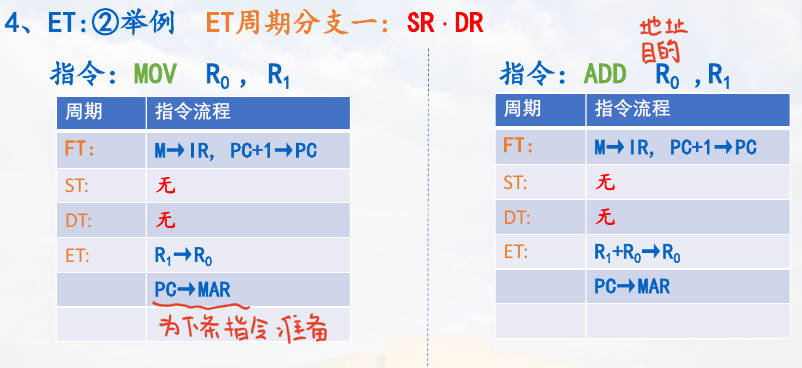

数据传送

共六种方式：R -> R、R -> M、M -> R、M -> M、R -> IO 、IO -> R

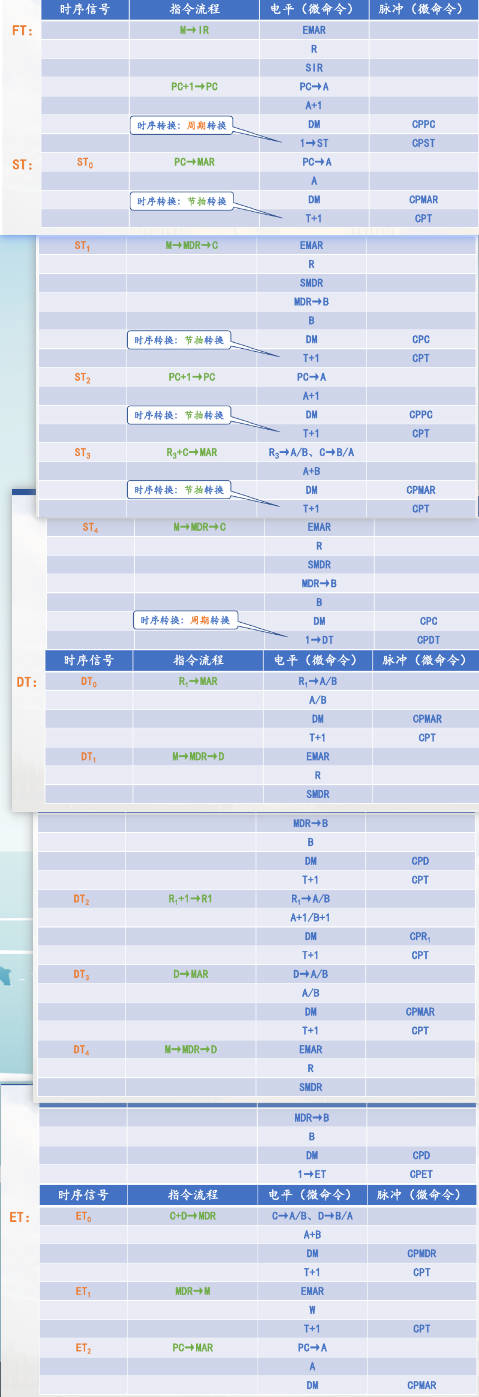

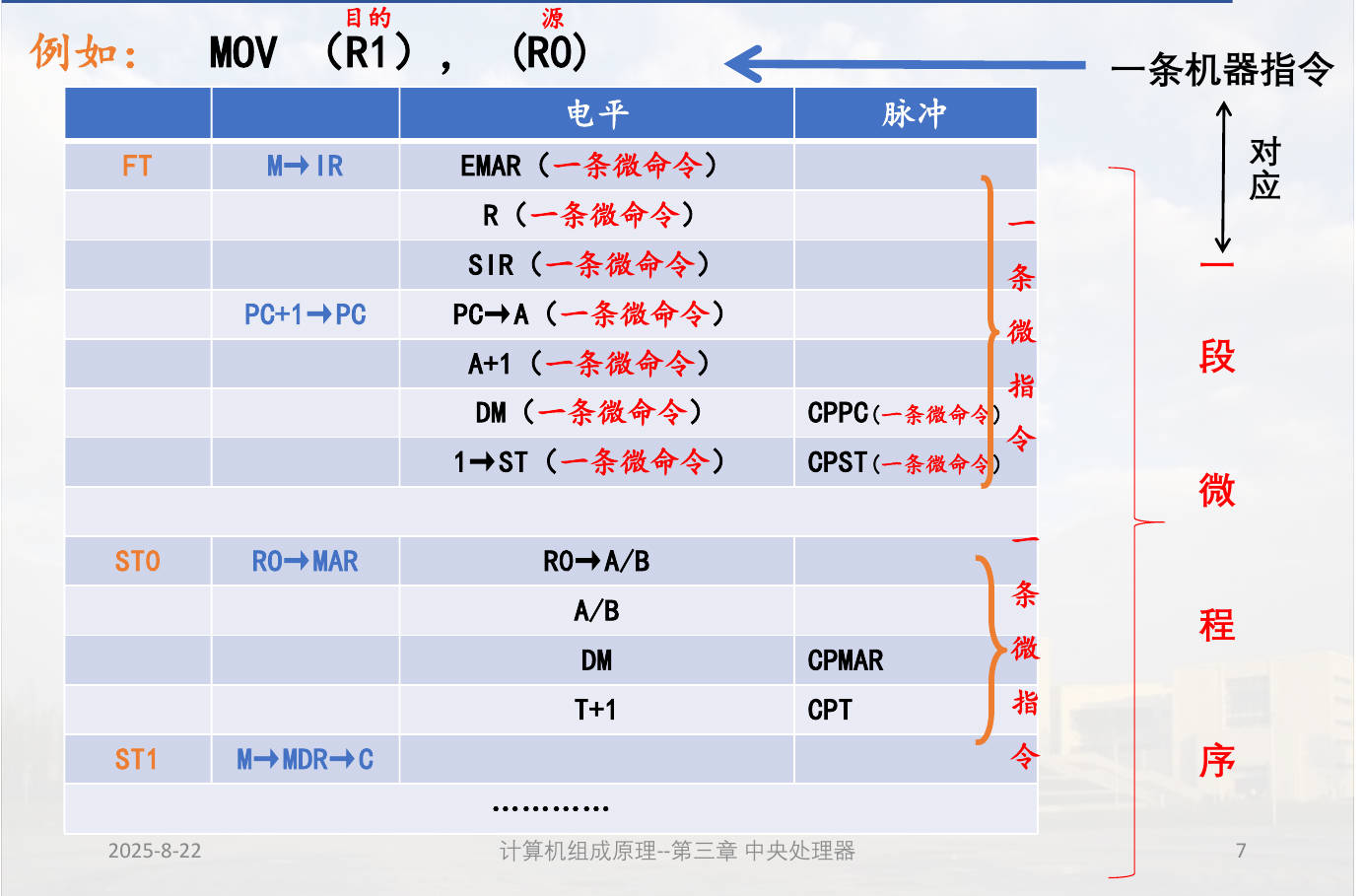

微命令设置（重要）

集成D触发器工作原理：1）同步打入(由D端打入。2）由R/S端异步置入

1. CPU 内部操作：

   1. ALU 输入选择。对 ALU 的 AB 端进行开放选择。（$R_i \to A$ 等）
   2. ALU功能选择：S0~S3 控制运算，C0 分加减，M 代表类型。直接写算数表达式
   3. 移位器功能选择：直传 DM、左移 SL、右移 SR
   4. 分配脉冲：在CPU执行指令的过程中，由控制单元在特定时刻 发出的、用于选通（激活）某个特定寄存器（如 MAR、PC）的“写入”操作的定时控制信号，写为 CP + 寄存器名字

2. 与系统线和主存有关的微命令：EMAR , R , $\bar W$ , SIR , SMDR

   1. 读入操作 ( 取指令 = EMAR, R, SIR，读数据 = EMAR, R, SMDR )

      1. EMAR (Enable MAR):

         1. 作用： 打开 MAR 到地址总线 (AB) 的三态门。
         2. 数据流： MAR $\to$ AB
         3. 目的： 将要访问的内存地址发送给主存。

      2. R (Read):

         • 作用： 在控制总线 (CB) 上发出“读”信号 (例如 R/W 置为 1)。

         • 目的： 通知主存执行“读”操作。

         情况 A：读入的是“指令”

         • 微命令：SIR (Store to Instruction Register)（R/S端异步置入）
         • 数据流： 主存 $\to$ DB $\to$ MDR $\to$ 内总线 $\to$ IR
         • 何时使用： 在“取指周期”使用。

         情况 B：读入的是“操作数”

         • 微命令：SMDR (Store to Memory Data Register)
         • 数据流： 主存 $\to$ DB $\to$ MDR
         • 何时使用： 在“执行周期”读取操作数时。数据停留在 MDR 中，等待被 ALU 作为操作数B端（$R_j \to B$）取用。

3. 写入操作（EMAR, $\bar W$）

   1. 前提：要写入的地址已经送入 MAR。要写入的数据已经送入 MDR。

   2. EMAR (Enable MAR):

      • 作用： 同读操作，将 MAR 中的地址发送到地址总线 AB。
      • 数据流： MAR $\to$ AB

      $\bar W$ (Write):

      • 作用：
        1. 在控制总线 (CB) 上发出“写”信号 (例如 R/W 置为 0)。
        2. （隐含操作）打开 MDR 到数据总线 (DB) 的三态门。
      • 数据流： MDR $\to$ DB

数据传送方式 & 数据通路

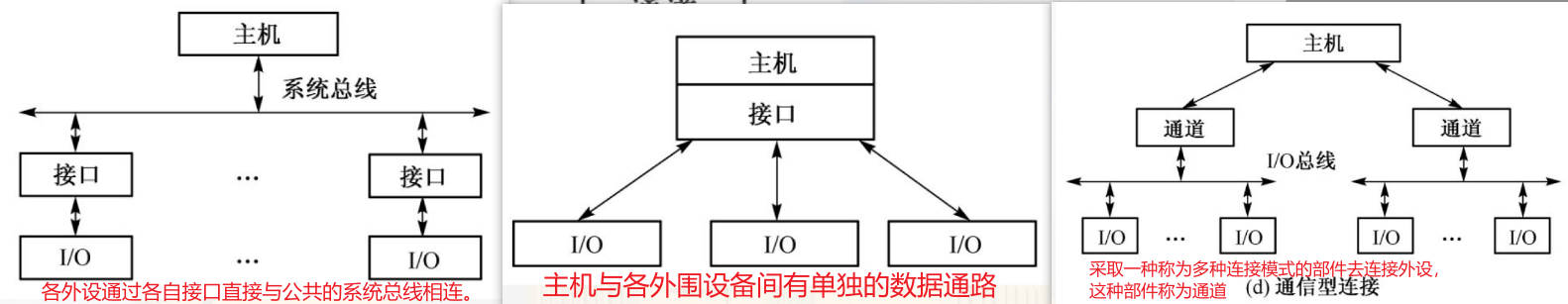

主机与外设的连接模式

辐射型/星型、总线型、通道型（ I/O处理机）

对信息传送的控制方式

**直接程序传送方式 **: CPU直接利用I/O指令程序实现I/O传送,在外设工作期间, CPU不执行与I/O无关的操作

程序中断方式：CPU暂停执行现行程序，转去执行中断程序，以处理某些随机事态，并在处理完毕后自动恢复原程序的执行。实质是程序的切换过程。有随机性。

一个例子：CPU 执行一个程序（称为“程序A”），需要打印数据。CPU 向打印机控制器发出“打印”命令，并将数据交给它。 发出命令后，CPU 不等待。它立即“挂起”程序A，转而去执行一个完全不相关的“程序B”（例如，一个计算任务或响应用户界面）。I/O 设备并行工作：打印机开始缓慢地打印数据。与此同时，CPU 正在全速执行“程序B”。此时，CPU 和外设实现了并行工作。打印机完成了打印任务（或者它的缓冲区空了，需要新数据）。它会通过控制总线向 CPU 发送一个**“中断请求信号 (INTR)”。这就是外设“向CPU提出新请求”的方式。CPU 在执行每条指令的末尾，都会检查一下是否有中断请求。当它检测到打印机的中断请求时，它会立即停止当前正在执行的“程序B”。为了能稍后“无缝”地切换回“程序B”，CPU 必须记住它被打断时的所有状态。它会将当前程序计数器 (PC)、程序状态字 (PSW) 以及相关寄存器的内容压入堆栈 (Stack)。这个过程称为“保护现场”。然后执行中断服务程序 (ISR)：CPU 通过中断信号识别出是“打印机”在请求服务。它会跳转到一个固定的内存地址**，那里存放着专门为打印机服务的程序，称为**“中断服务程序” (Interrupt Service Routine, ISR)。CPU 开始执行这个 ISR。ISR 的任务可能是：检查打印机状态、向打印机发送下一批数据等。ISR 执行完毕后，CPU 执行一条“中断返回 (IRET)”指令。该指令会将之前压入堆栈的 PC、PSW 等值弹回**到寄存器中。这个过程称为“恢复现场”。PC 和 PSW 恢复后，CPU 就回到了“程序B”被“打断”的那一条指令，继续执行，仿佛什么都没有发生过一样。

直接有储器访问方式（DMA）

直接依靠硬件在主存与I/O设备进行简单批量数据传送的一种工作方式，在传送期间不需CPU的程序干预。

（据说后面专门学，先（挖坑）

时序控制方式与时序系统

时序控制方式

同步控制：各项操作与统一的时序信号同。特点是周期长度固定，每个时钟周期完成一步操作。

异步控制方式：各项操作按其需要选择不同的时间。各操作之间的衔接与各部件之间的信息交换采取应答方式。没有统一的节拍划分与同步定时脉 冲，但存在着申请、响应、询问、回答一类的应答关系。

主从设备：申请使用总线，并获得批准后掌管总线控制权（平时在 CPU 手上）的设备，称为主设备，否则为从设备。特例：用 DMA 传输时，硬件为主设备。

指令序列间的衔接方式

时序系统

产生节拍，脉冲等时序信号的部件，称为时序系统。由振荡器和分数分频逻辑（对周期乘除）组成

时序划分的层次：

指令周期：读取并执行一条指令所需的时间，称为指令周期。一般不作为时序的一级。

（CPU）工作周期：在指令周期中的某一工作阶段所需的时间，称为一个工作周期。一般不同。

时钟周期（节拍）：是时序系统中最基本的时间分段。各节拍的长度相同。

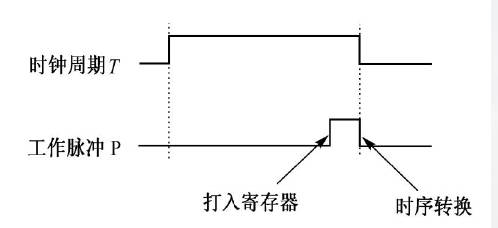

定时脉冲（工作脉冲）：有的操作如打入R，还需严格的定时脉冲，以确定在哪一刻打入。

多级时序

二级时序：一个指令周期由多个节拍组成。

三级时序：一个指令周期由多个工作周期组成，每个工作周期由多个时钟周期组成。

Chapter 3 - 2

加法单元

在这里 上文有讲

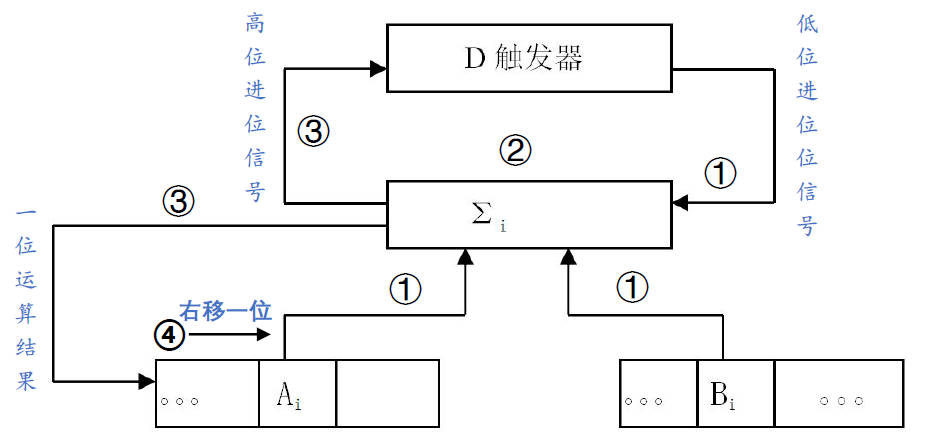

串行加法器

其实就是每次只求一位和，速度特别慢

并行加法器

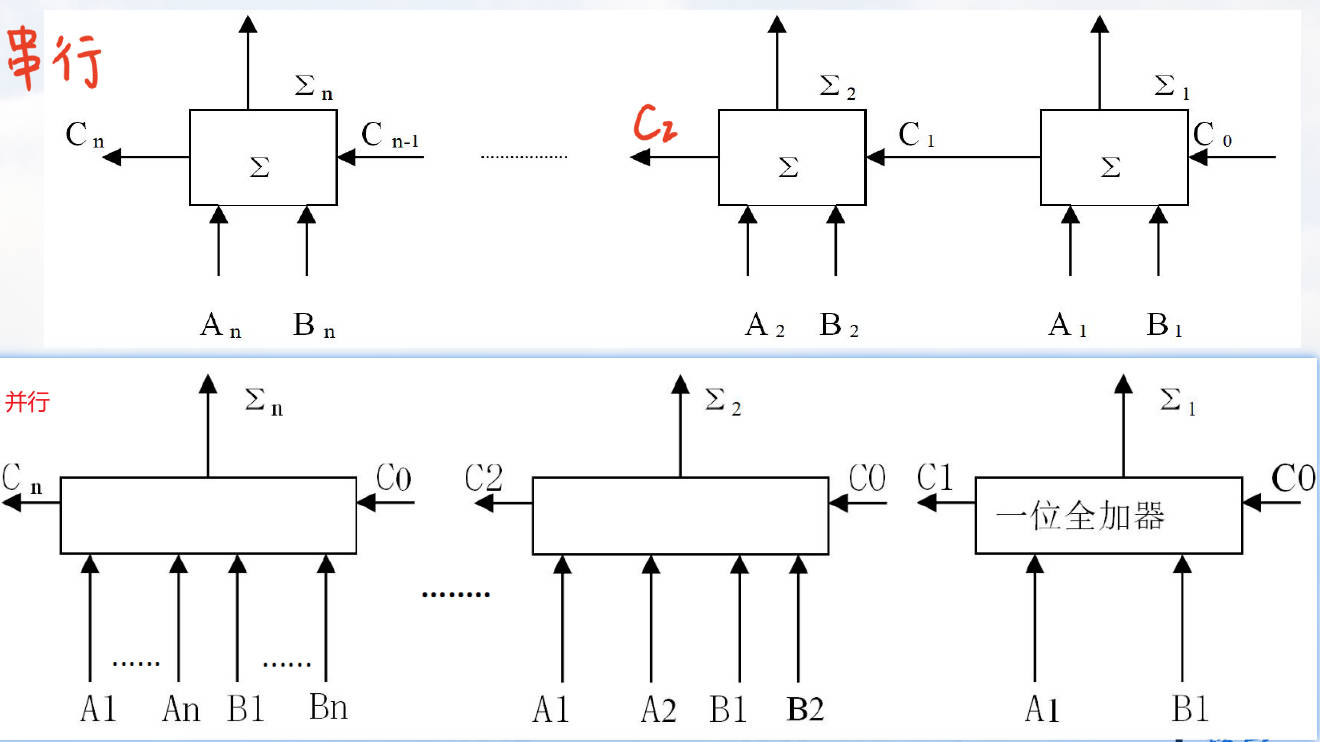

由 n 位加法器和进位链组成。根据输入量（指Ci-1）提供时间的不同，将进位链分为带串行进位链的并行加法器，带并行进位链的并行加法器。加法器的运算速度不仅与全加器的运算速度有关，更主要的因素是取决于进位传递速度。

串行进位链直接依赖于低一级的信号（$Cn = Gn + PnCn-1$），而并行则直接推到到底（$Cn = Gn + PnGn-1 + …+ Pn…P1C0$）。

还有灵活分组的：组内并行，组间并行（实际为串行）的进位链

ALU 单元

一位的：由 1 位加法器，1 位输入控制器（逻辑运算），1 个公共控制门（算数还是逻辑运算）组成

四位：（挖坑）

Chapter 3 - 3 运算方法

定点加减法

全部基于补码。

$(X+Y){\text{补}}=X{\text{补}}+Y_{\text{补}}$

当操作码为“加”时，可直接将两个补码表示的操作数 ($X_{\text{补}}, Y_{\text{补}}$) 相加 7，不必考虑它们的符号，所得结果即为补码表示的和 8。

$(X-Y){\text{补}}=X{\text{补}}+(-Y)_{\text{补}}$ 9

当操作码为“减”时，可转换为与减数的负数相加 ，从而化“减”为“加” 。

由 $Y_{\text{补}}$ 求 $(-Y){\text{补}}$ 称为“求补”或“变补” 1313：即将 $Y{\text{补}}$ 连同符号位一起按位取反，并在末位加1

因此有规则：

1. 参与运算的操作数均用补码表示 。
2. 符号位作为数的一部分直接参与运算 ，运算结果也为补码形式 。
3. 若操作码为“加”，则两数直接相加 。
4. 若操作码为“减”，则将减数“变补”（连同符号位取反，末位加1）后再与被减数相加 。

所需命令：+A、+B（或 + $\bar B$）、A+B（或 $A + \bar B + 1$）、$\sum \to A$、 CPA

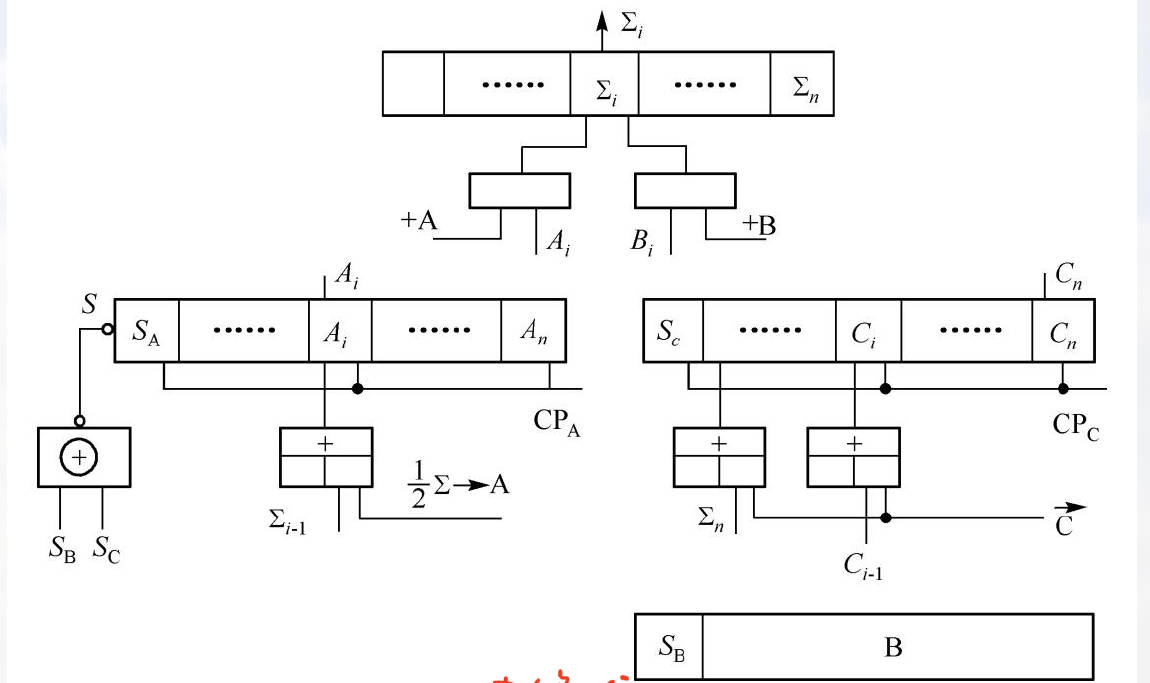

原码一位乘法

（此处讨论常规加法器，通过累加、移位实现分步乘法）

取两个操作数的绝对值相乘，每步处理一位乘法，符号位单独处理。

运算规则

①寄存器分配与初始值：A存放部分积累加和，初始值为0(双符号位00表示)；B存放被乘数X（绝对值），此时，符号位为双符号位00；C存放乘数Y（绝对值），将符号位去掉；C寄存器的初始值是乘数Y的尾数（有效位数），以后每乘一次，将已处理的低位乘数右移舍去，同时将A寄存器的末位移入C寄存器的高位。

②符号位：A,B均设置双符号位（方便地检查溢出）

③基本操作

在原码一位乘中，每步只处理一位乘数，即位于 C 寄存器末位的乘数，也称之为判断位 Cn；

若Cn=1，则部分积为B，执行A+B操作，然后将累加和右移一位，用“→”表示。（Cn位去掉）；执行部分积累加和+B操作，然后将新部分积累加和右移一位;

若Cn=0，则部分积为0，执行A+0操作，然后右移，或直接让A右移一位。（Cn位去掉）

右移时，A的末位移入C的高位，A的第二符号位移入尾数最高位，第一符号位移入第二符号位，而第一符号位本身则补0。

④操作步骤：n 次累加与 n 次移位（最后一次累加后要移位）

⑤处理符号位

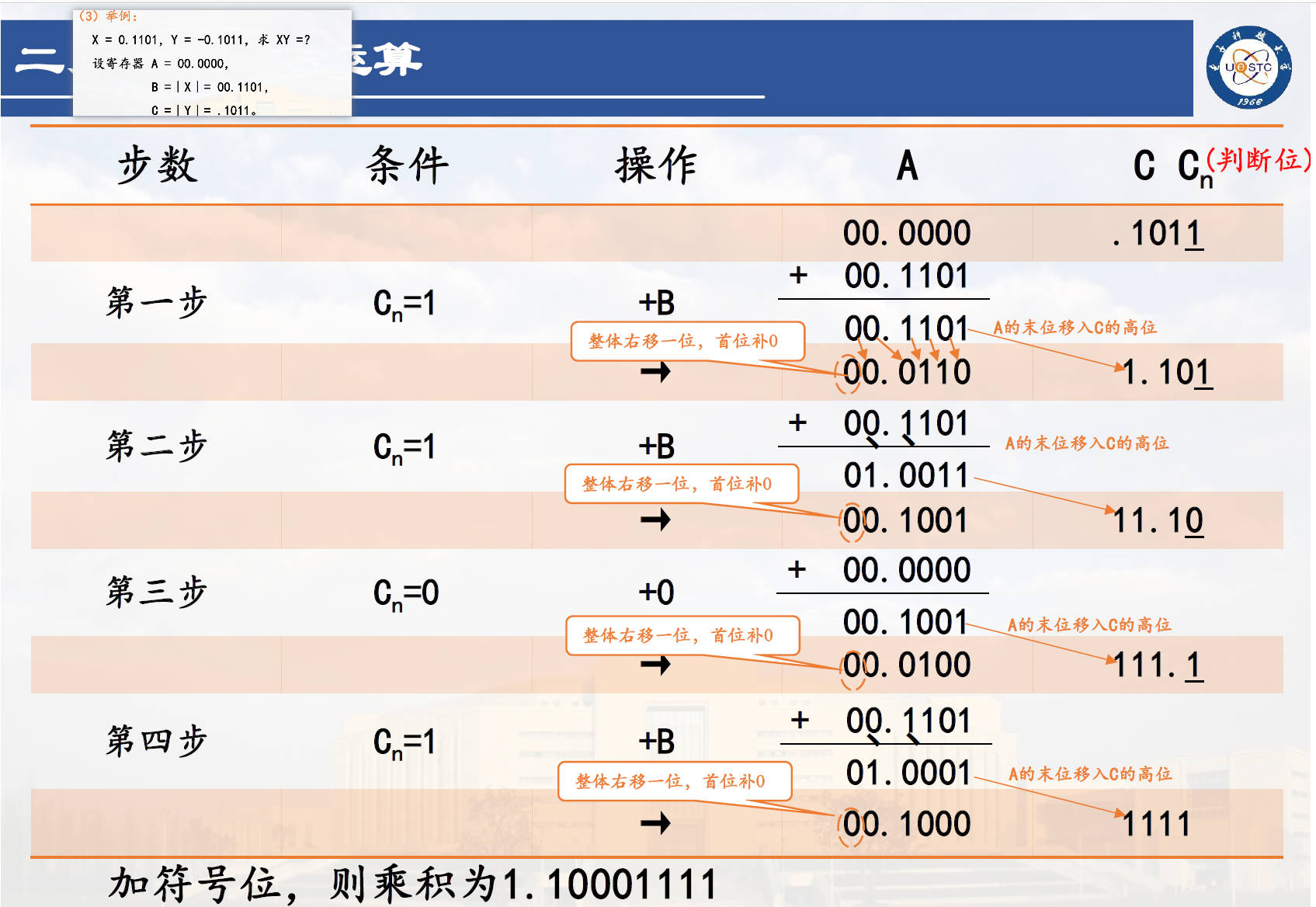

一个例子：

一些疑惑点

为什么可以通过不断右移+累加计算？

二进制乘法，0 就是加 0 次，1 就是加 1 次。位置移动可以与正常乘法同理。通过不断对 A 移动，保证每次累加的位置都是正确的。

为什么 C 寄存器可以存放乘积低位？

• 在 $n$ 步循环中，C 寄存器中的原始乘数位从右边（$C_n$）一位一位地被“消耗”掉（用于判断后舍弃）10。
• 同时，A 寄存器中的部分积由于不断累加和右移，其最低位（$A_n$）会从 A 的右边溢出。
• 算法巧妙地将 A 溢出的 $A_n$“塞”入 C 寄存器左边（$C_1$）空出的位置 11。
• $n$ 步之后，C 的 $n$ 位原始乘数已全部舍弃，并被 $n$ 位来自 A 的“部分积低位”填满，C 寄存器就自动“转型”为乘积的低位寄存器。

为什么 A 和 B 需要双符号位？

• 这是为了防止中间累加步骤的“假溢出”导致数据丢失。
• 因为我们处理的是绝对值， $A$ 和 $B$ 都是正数。当两个正数 $A$ 和 $B$ 相加时，结果可能暂时超过 1.0，例如：00.1000 + 00.1100 = 01.0100。
• 如果使用单符号位，结果会是 1.0100，变成负数，数据出错。
• 使用双符号位 01.0100，这个 1 被安全地保存在第二符号位上。在紧接着的“右移”步骤中，这个 1 会被移入尾数最高位（00.1010），数据得以完整保留，运算继续。

硬件逻辑框图：

所需微命令：

注意，$ \sum / 2$由右移一位实现。$\vec C$ 为右移一位

Cn = 1，即 A+B：（+A、+B）； A+B；（Σ/2→A、$\vec C$，CPA、CPC）

Cn = 0，即 A+0：（+A）；A；（Σ/2→A、$\vec C$ 、CPA、CPC）

原码不恢复余数除法

同样讨论常规除法器

取两个操作数的绝对值相除，符号位单独处理，根据余数 ri 符号判断是否够减。

此方法要求被除数 X 和除数 Y 满足 $|X| < |Y|$，且此为定点小数设计。

初始化：$r_0 = X, r_0 = 2r_0 - Y$

循环执行 n 次：

ri 为正表示够减，上商Qi = 1，下一步执行 2$r_i - Y$ ri 为负表示不够减，上商Qi = 0；下一步执行 $2r_i + Y$

Qi 按照顺序在存答案的寄存器中从后向前进入 0000 -> 0001 -> 0010 –> 0101这样子。

在执行完 n 次之后，若 r < 0，则 r + Y 为最后的余数。

为什么可以通过加减 Y 来避免出现减不够？

不妨以相邻两步看：第一步 $2r_i - Y$，第二步 $2r_{i+1} + Y$，代入有 $2 \times (2 r_i - Y) + Y \to 4 \times r_i - Y$，等价于两步只减了一次。如果还不够减，同理可得，三步内只减了一次。

所需微命令：

$r_i = 0$，即 $Q_i = 1$，则 $2r_i - Y$:

• $+\overleftarrow{A}$、 $+\overline{B}$;
• ${2A \rightarrow \Sigma}$、 $+\overline{B}$、 $+1$;
• ${\Sigma \rightarrow A}$、 ${\overleftarrow{C}}$、 $ {Q_i \rightarrow C_n}$、 ${CP_A}$、 ${CP_C}$

$r_i = 1$，即 $Q_i = 0$，则 $2r_i + Y$:

• $+\overleftarrow{A}$、 $+B$;
• ${2A \rightarrow \Sigma}$、 $+B$;
• ${\Sigma \rightarrow A}$、 ${\overleftarrow{C}}$、 ${Q_i \rightarrow C_n}$、 ${CP_A}$、 ${CP_C}$

最后一步中，若余数为负，则需要恢复余数操作。

Chapter 3 - 4 组合逻辑控制器

定义：组合逻辑控制器的微命令（控制信息）是由组合逻辑电路（& | !）来实现。每种微命令都需要一组逻辑电路产生。

概述（回头再看。）

工作原理：从主存读取的现行指令存放在IR中，其中，操作码与寻址方式代码分别经译码电路形成一些中间逻辑信号，送入微命令发生器，作为产生微命令的基本逻辑依据。

微命令的形成还需考虑各种状态信息，如PSW所反映的CPU内部运行状态、由控制台（如键盘）产生的操作员控制命令、I/O设备与接口的有关状态、外部请求等等。

微命令是分时产生的，所以还需引入时序系统提供的周期、节拍、脉冲等时序信号。 IR中的地址段信息送往地址形成部件，按照寻址方式码形成实际地址，或送主存以访问主存单元；或送往运算器，按指定的寄存器号选取相应的寄存器。 当程序顺序执行时，PC增量计数，形成后续指令的地址； 当程序需要转移时，IR中的地址段信息经地址形成部件产生转移地址，送入PC，使程序发生转移。

时序系统

工作周期

一共有六个工作周期。用六个周期状态触发器（6 个 D 触发器）来标志。其中四个用于指令的正常执行，还有两个用于 IO 传送控制。在任意一个时态，只有一个触发器为 1。

指令正常执行的周期：

取指周期（FT）： M -> IR 所有指令都有

源周期（ST）：如果需要从主存中读取源操作数，则进入。

目的周期（DT）：如果需要从主存中读取目的地址或者目的操作数，则进入。

只有 （R）、-（R），（R）+，@（R）+，X（R）才有 ST 和 DT。

执行周期（ET）：取得操作数之后，进入 ET。所有指令都有

用于 IO 传送的周期：

中断周期（IT）：在响应中断请求之后，到执行中断服务程序之前，需要一个过渡期（执行断点保护），称为中断周期IT。

DMA 周期（DMAT）：响应DMA请求之后，CPU进入DMAT。在DMAT中，CPU交出系统总线的控制权，即MAR、MDR与系统总线断开（呈高阻态），改由DMA控制器控制系统总线，实现主存与外围设备间的数据直传。

流程图如下（注：双操作数，单操作数都是指需要从主存中读取的操作数，下同）

graph LR
    A[FT] -- "双操作数" --> C[ST];
    A[FT] -- "单操作数" --> D[DT];
    C --> D;
    D --> E[ET];

    E --  "如果出现外设的故障，那么先跳转到中断（优先级最高）"  --> H

    E -- "有 DMA 请求" --> G["DMAT (可循环)"];
    E -- "无 DMA 请求" --> H{中断请求 ?};

    G --> H;

    H -- "Y" --> I[IT];
    H -- "N" --> A;

    I --> J(进入中断程序);

时钟周期（节拍）

指令的读取与执行有CPU内部数据通路操作，也有访问主存的操作。

模型机将两类操作周期统一起来，即以主存访问周期所需时间为时钟周期的宽度，这里设为1微秒。

工作脉冲

有些操作需要同步定时脉冲进行控制，如将稳定的运算结果打入寄存器，又如进行周期状态切换。

因此引入一个同步信息：工作脉冲。模型机在每个时钟周期的末尾发一个工作脉冲 P，作为各种同步脉冲的来源。工作脉冲有前沿和后沿。

前沿作为打入寄存器的定时，标志着一次数据通路操作的完成。通常就是 CPX 的信号本身。

后沿作为时序转换的定时。在这个时候，如果工作周期没有结束，则对时钟周期计数器 T 计数，进入新的节拍。若结束，则将 T 清零，清除本工作周期的状态标志，设置新的工作周期状态标志。

指令流程和操作时间表

指令流程： 在寄存器传送级拟定各类指令的执行流程，也就是确定指令执行的具体步骤，即各类信息如何分步地按要求流动。

操作时间表：即给出实现上述流程所需的微操作命令序列。其中包含维持一个时钟周期的电位型微命令，以及短暂的脉冲型微命令。操作时间表还将表明出现各种微命令的逻辑条件与时间条件。

形如：

下文不再列表（太占空间了）。但是按照格式写。

注：下面我们先讨论双操作数的指令，例如 ADD X Y。

取指周期（IT）

R/S 异步置入（当且仅当是上电初始化或者复位初始化的时候）或者运算过程中同步打入 FT（从 D 端）

流程：M -> IR, PC + 1 -> PC 同一个节拍内完成。

操作时间表：

M -> IR : EMAR, R, SIR;

PC + 1 -> PC : PC -> A, A + 1, DM, CPPC.

最后一步，要改变状态，根据下一步的情况选择：

双操作数：1 -> ST, CPST

单操作数：1 -> DT, CPDT

没有需要从主存中取出的操作数：1 -> ET, CPET

ST

MOV，双操作数指令会进来。需要分类。

（R）：

$ST_0$ : Ri -> MAR : Ri -> A/B, A/B, DM, CPMAR, T + 1, CPT

$ST_1$ : M -> MDR -> C: EMAR, R, SMDR, MDR -> B, B, DM, CPC, 最后一步状态转移根据下一个操作决定（此处为了方便扩展 DT）。

-（R）：

$ST_0$ : Ri - 1 -> Ri, MAR : Ri -> A/B, A/B - 1, DM, CPMAR, CPRi, T+1, CPT

$ST_1$ : M -> MDR -> C : EMAR, R, SMDR, MDR -> B, DM, CPC，最后一步同理要看下一步

(R) +:

$ST_0$ : Ri -> MAR : Ri -> A/B, A/B , DM, CPMAR, T + 1, CPT（这一整步吃 CPU 内总线）

$ST_1$: M -> MDR -> C : EMAR, R, SMDR, MDR -> B(ONLY!), B, DM, CPC, T + 1, CPT（吃 DB & CPU 内总线）

$ST_2$ : Ri + 1 -> Ri : Ri -> A/B, A/B + 1, DM, CPRi, 最后一步同理要看下一步（占 CPU 内总线）

二三步可以换序或者同时，但是模型机不能（）

@（R）+：

$ST_0$ : Ri -> MAR : Ri -> A/B, A/B, DM, CPMAR, T + 1, CPT $ST_1$ : M -> MDR -> C : EMAR, R, SMDR, MDR -> B, B, DM, CPC; T + 1, CPT

$ST_2$ : Ri + 1 -> Ri : Ri -> A/B, A/B + 1, DM, CPRi, T + 1, CPC

$ST_3$ : C -> MAR : C -> A/B, A/B, DM, CPMAR, T + 1, CPT

$ST_4$ : M -> MDR -> C : EMAR, R, SMDR, MDR -> B, B, DM, CPC, 最后一步同理要看下一步

X (R):

$ST_0$ : PC -> MAR : PC -> A, A, DM, CPMAR, T + 1, CPT

$ST_1$ : M -> MDR -> C : EMAR, R, SMDR, MDR -> B, B, DM, CPC, T + 1, CPT

$ST_2$ : PC + 1 -> PC : PC -> A, A + 1, DM, CPPC, T + 1, CPT

$ST_3$ : Ri + C -> MAR: Ri -> A/B, C -> A/B, A + B, DM, CPMAR, T + 1, CPT

$ST_4$ : M -> MDR -> C : EMAR, R, SMDR, B, DM, CPC,

DT

和 ST 几乎一样。MOV, 双操作数指令。

区别：MOV 指令缺少取出操作数，因为是直接把当前位置覆盖过去。也就是：M -> MDR -> D

ET

在这个周期，CPU 将会执行任务。例如 MOV R0, R1 这里就会执行 R1 -> R0。然后在最后会为下一条指令做好准备，即 PC -> MAR。

总览

先定义一下分支。这个分支主要是为了便于想那个表里面怎么规划的。

那么所有的情况可以分为四种分支，分别给出对应的例子。DR 在主存，结果就需要保存到主存；在寄存器，那么结果就需要保存到寄存器。

$SR \cdot {DR} $

$SR \cdot \overline{DR} $

$ \overline{SR} \cdot{DR} $

$ \overline{SR} \cdot \overline{DR} $

针对其中一个指令流程，给一个微命令的例子（

例如：$SR \cdot \overline{DR}$ :

$ET_0$ : Ri -> MDR : Ri -> A/B, A/B, DM, CPMDR, T + 1, CPT

$ET_1$ : MDR -> M : EMAR, W, T + 1, CPT

$ET_2$ : PC -> MAR : PC -> A, A, DM, CPMAR, 最后一步同理要看下一步(1->?, CP??)

很好的例题，使我的大脑旋转：拟定指令“ADD @(R1) +，X (R3)”的执行流程及操作时间表

对于单操作数指令：FT 周期一模一样，没有 ST 周期，DT 周期也一模一样，ET 周期就只有两种分支。即$DR$ 和 $\overline{DR}$。

$DR$ ： OP Ri

$ET_0 : OP\space R_i \rightarrow R_i : R_i \rightarrow A/B, OP A/B, DM, CPR_i, T+1, CPT$ $ET_1 : PC \rightarrow MAR : PC \rightarrow A, A, DM, CPMAR$，最后一步根据下一步看：$(1) 1 \rightarrow FT?, CPFT?, (2) 1 \rightarrow DMAT?, CPDMAT?, (3) 1 \rightarrow IT?, CPIT?$

$\overline{DR}$ : OP D

$ET_0 : OP\space D \rightarrow MDR : D \rightarrow A/B, OP A/B, DM, CPMDR, T+1, CPT$ $ET_1 : MDR \rightarrow M : EMAR, W, T+1, CPT$ $ET_2 : PC \rightarrow MAR : PC \rightarrow A, A, DM, CPMAR, (1) 1 \rightarrow FT?, CPFT?, (2) 1 \rightarrow DMAT?, CPDMAT?, (3) 1 \rightarrow IT?, CPIT?$

对于转移指令 JMP 和返回指令 RST：（RST 指令是 JMP 指令的一种特例）

一样的 FT 周期，没有 ST、DT 周期。在 ET 周期中，转移成功 JP 或者转移不成功 NJP。这部分在转移指令流程讲（挖坑）

对于转子指令 JSR：分为转子不成功NJSR指令与转子成功JSR指令。

• 转子不成功NJSR指令：只有FT及ET周期
• 转子成功JSR指令：有FT周期、或ST周期（寻址方式决定）、ET周期

转子指令要能够返回跳走的位置，不同于转移指令。因此，在执行子程序前，本命令的 ET 周期进行断点保存和现场保护。

保存断点、现场保护的方式如下：

IT（挖坑）

断点保护/现场保护+获取入口地址（查表）

DMAT（挖坑）

关闭三态门，移交系统总线控制权给告诉外设

组合逻辑控制方式的优缺点

优点：产生微命令的速度快。

缺点：设计不规整，不易修改或扩展

Chapter 3 - 5 模型机的微程序控制器

基本概念与原理

微命令：构成控制信号序列的最小（或最基本）单位，又称微信号，指那些直接作用于部件或控制门电路的命令。

微操作：由微命令控制实现的最基本的操作称为微操作

微周期：从控制存储器中读取一条微指令并执行相应的一步操作所需的时间，称为一个微周期或微指令周期。通常一个时钟周期为一个微周期

微指令：每个微周期的操作所需的微命令组成一条微指令。

微程序：一系列微指令的有序集合称为微程序，用来解释执行一条机器指令

微程序控制 : 将控制器所需的微命令，以代码（微码）形式编成微指令，存入一个ROM构成的控制存储器中。（将存储逻辑引入 CPU）将各种机器指令的操作分解为若干微操作序列。（将程序技术引入 CPU 的构成级）

微程序控制器和组合逻辑控制器的区别：微命令产生方式不同，时序设计不同（微程序控制器是 2 级，组合逻辑控制器是 3 级）。

微程序控制器的硬件组成

IR、PSW、PC、时序系统、控制存储器CM、微指令寄存器µIR、微地址形成电路、微地址寄存器µAR、译码器

控制存取器CM：用来存放微程序，它的每一单元用来存放一条微指令，一段微程序需要几十位。

微指令寄存器µIR：从 CM 读取的微指令，存放于 µIR 中。分为微操作控制段:产生微命令的依据（相当于I中的操作码）和顺序控制字段:产生后继微地址指令的依据，用以控制微程序的连续执行。

微地址形成电路：根据微程序执行顺序的需要，应有多种后继微指令地址的形成方式。依据以下几种信息的一部分去形成后继微地址：顺序控制字段，现行微指令地址，微程序转移时的微地址等

微地址寄存器µAR:在从CM中读取µI时，µAR中保存着CM的地址（微地址），指向CM单元（如同PC或堆栈指针）。读出微指令或完成一个微指令周期操作后，微地址形成电路将后继微地址打入µAR中，为读取下一条微指令做准备。

微程序工作原理

执行指令时，从控制存储器中找到相应的微程序段，逐次取出微指令，送入微指令寄存器，译码后产生所需微命令，控制各步操作的完成。
